简要描述： 电缆故障测试仪IN-DL991主要用于10KV等级（可拓展至50kv）以内的高低压地埋电力电缆的断线、短路、对地漏电故障( 对地绝缘电阻在0.5兆欧以内)的定位及地埋电缆深度、路径走向的探测。适用于路灯电缆维护、农田水浇地电缆故障查修、小区物业及园林绿化带地埋铠甲铁皮电力电缆、野外动力电缆等领域。
产品型号：
访问量：
352
详细产品介绍及技术参数
一、简介

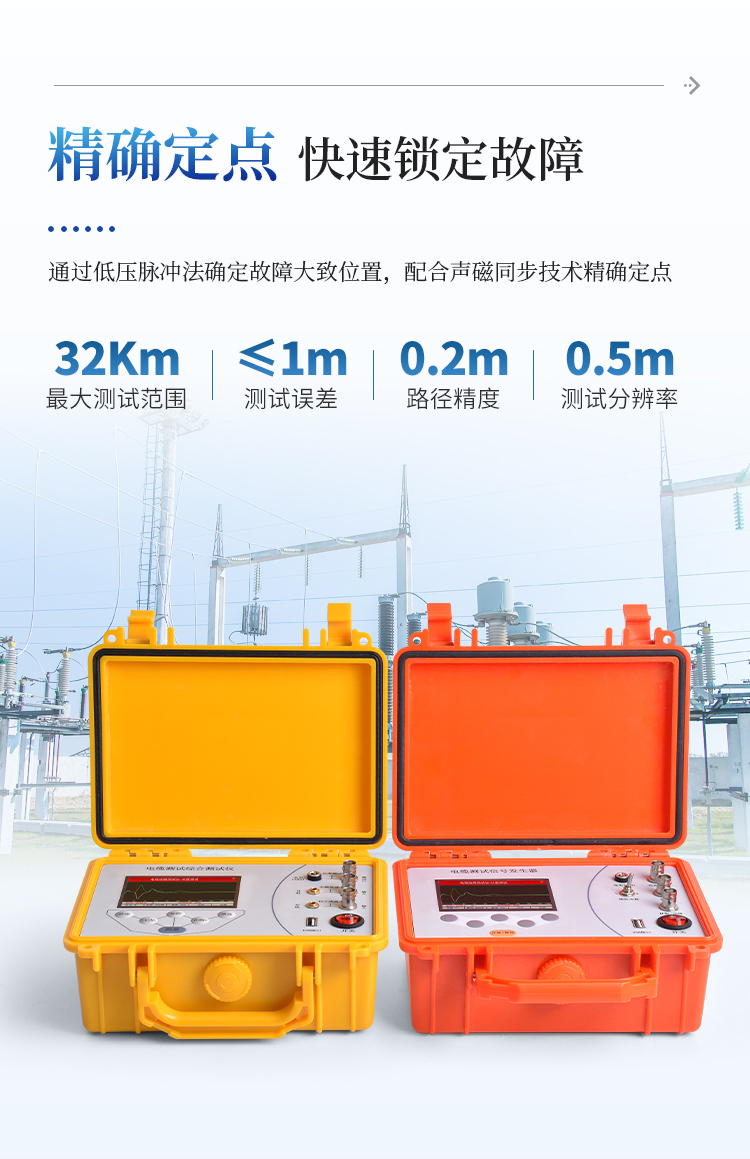

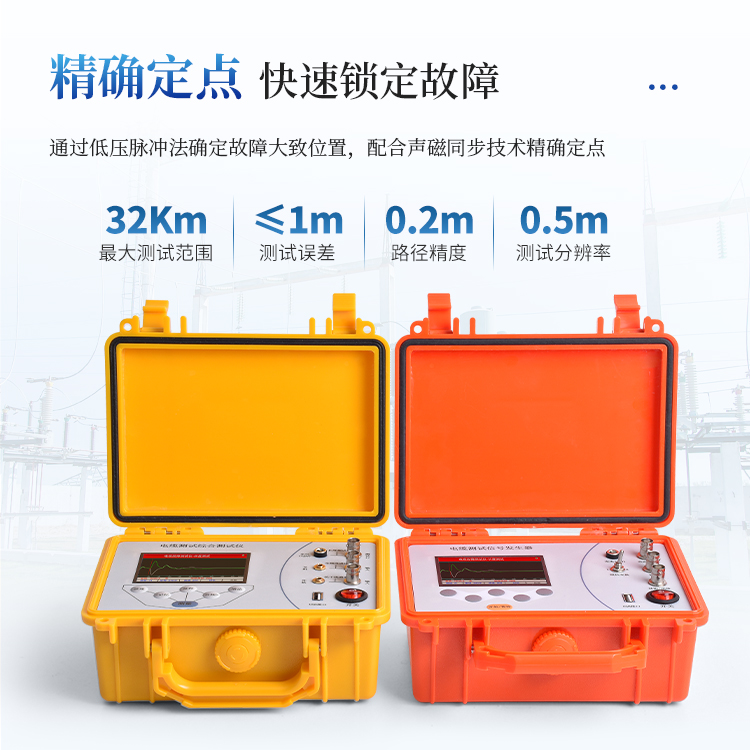

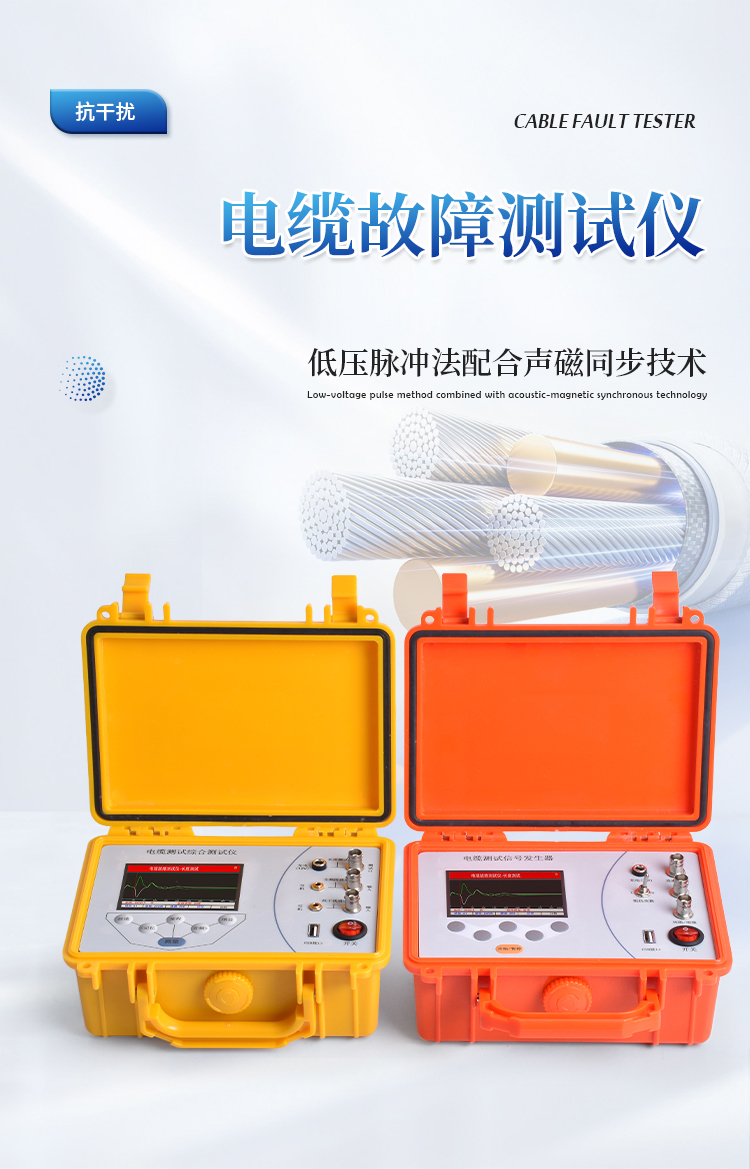

电缆故障测定仪是用于检测电力电缆、通信电缆等故障的综合性设备，可定位开路、短路、高阻故障等，并支持路径探测。通过低压脉冲法确定故障大致位置，配合声磁同步技术精确定点。
二、应用场景
适用于50kV及以下电压等级电缆，涵盖电力、通信、铁路信号等领域。

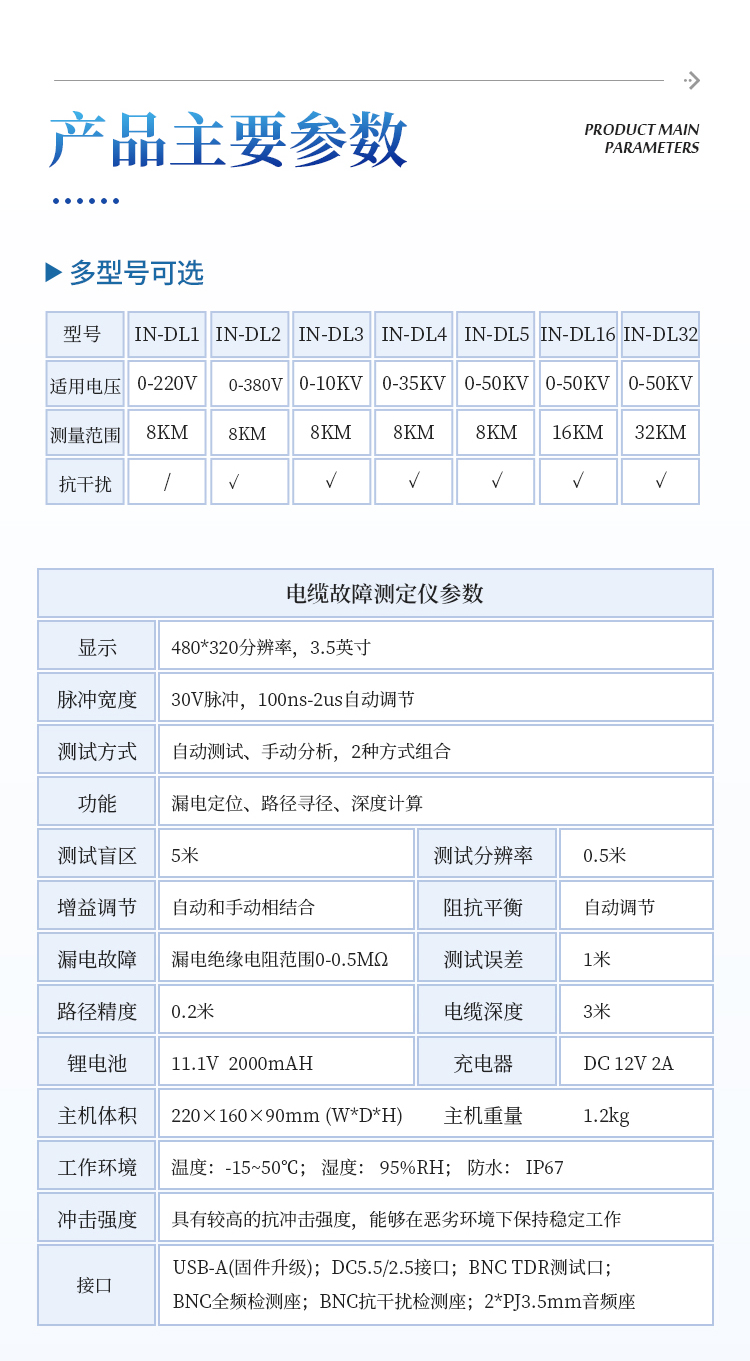

三、技术参数
电缆故障测定仪：

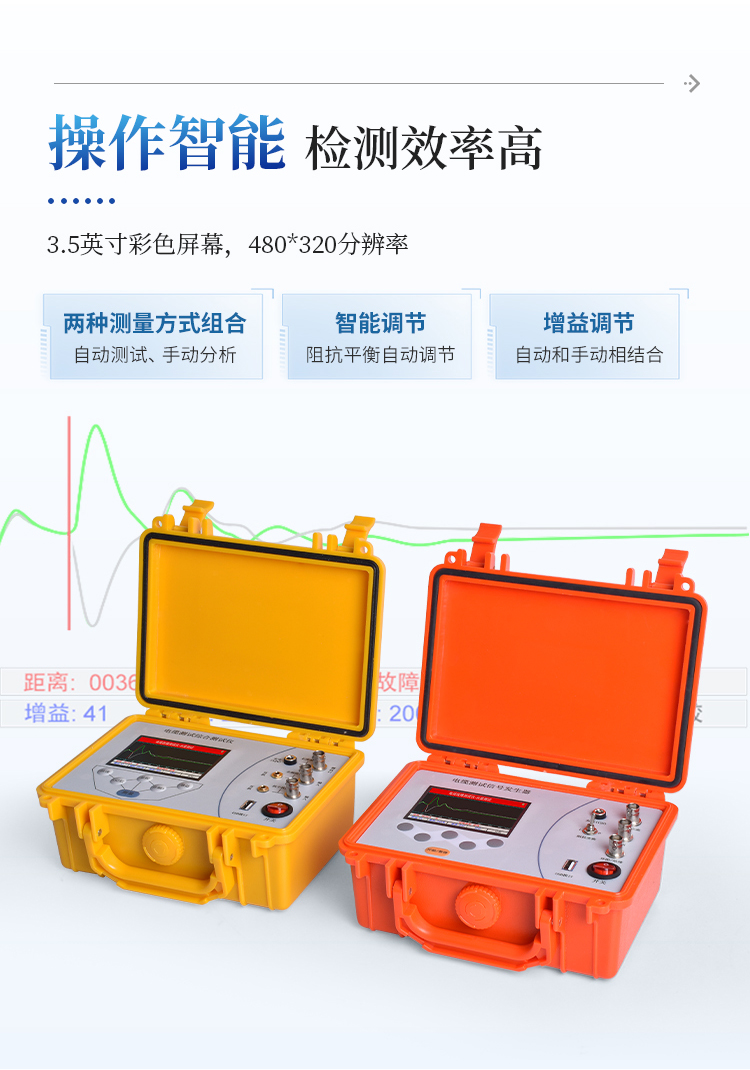

1、显示：480*320分辨率，3.5英寸
2、测试范围：8Km
3、测试盲区：5米
4、测试分辨率：0.5米
5、脉冲宽度：30V脉冲，100ns-2us自动调节

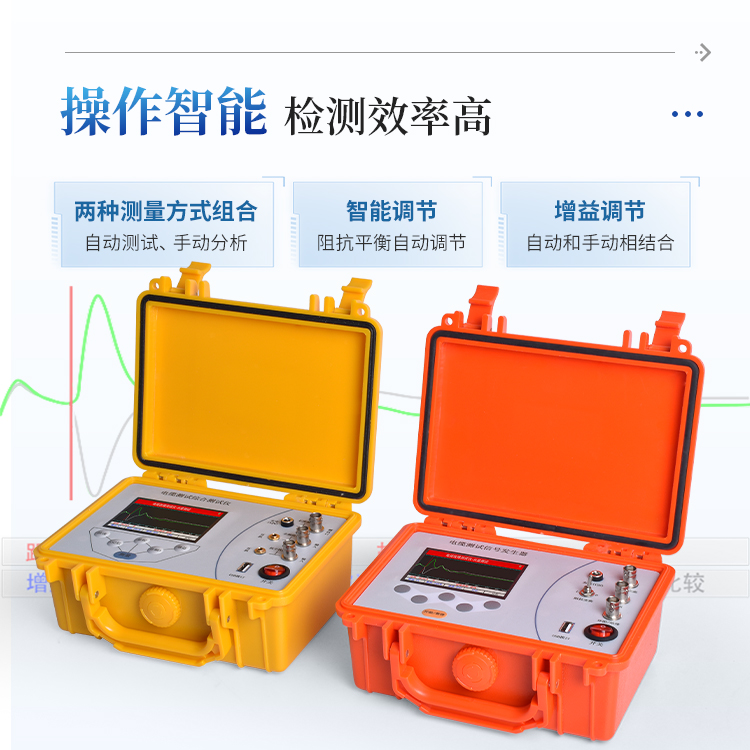

6、测试方式：自动测试、手动分析，2种方式组合
7、阻抗平衡自动调节
8、增益调节：自动和手动相结合

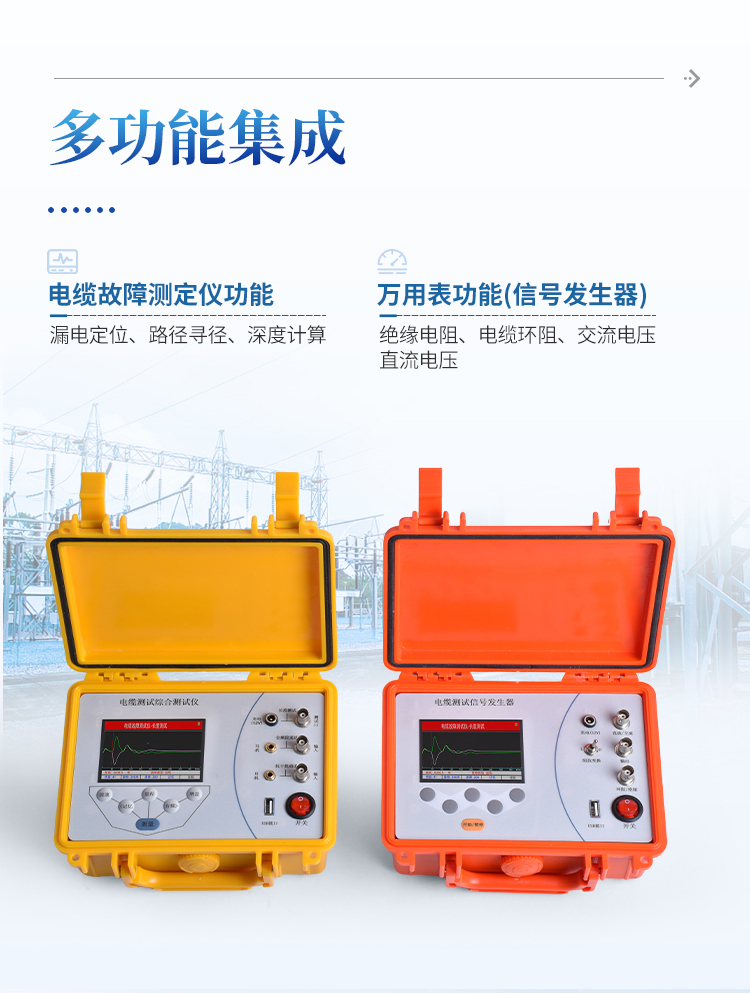

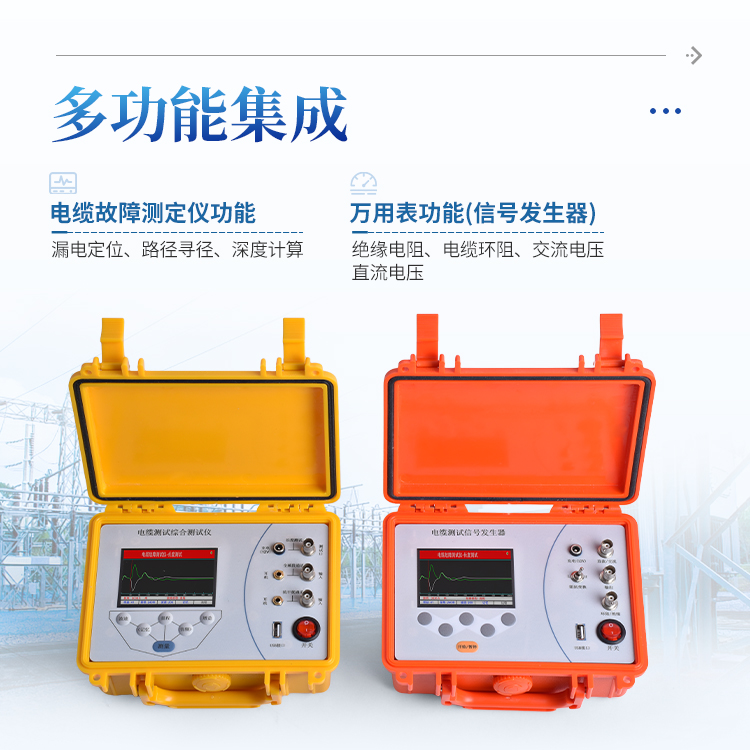

9、功能：漏电定位、路径寻径、深度计算
10、漏电故障：漏电绝缘电阻范围0-0.5MΩ
11、测试误差：1米
12、电缆深度：3米
13、路径精度：0.2米
14、接口：USB-A(固件升级)；DC5.5/2.5接口；BNC TDR测试口；BNC全频检测座；BNC抗干扰检测座；2*PJ3.5mm音频座
15、锂电池：11.1V 2000mAH
16、充电器：DC 12V 2A

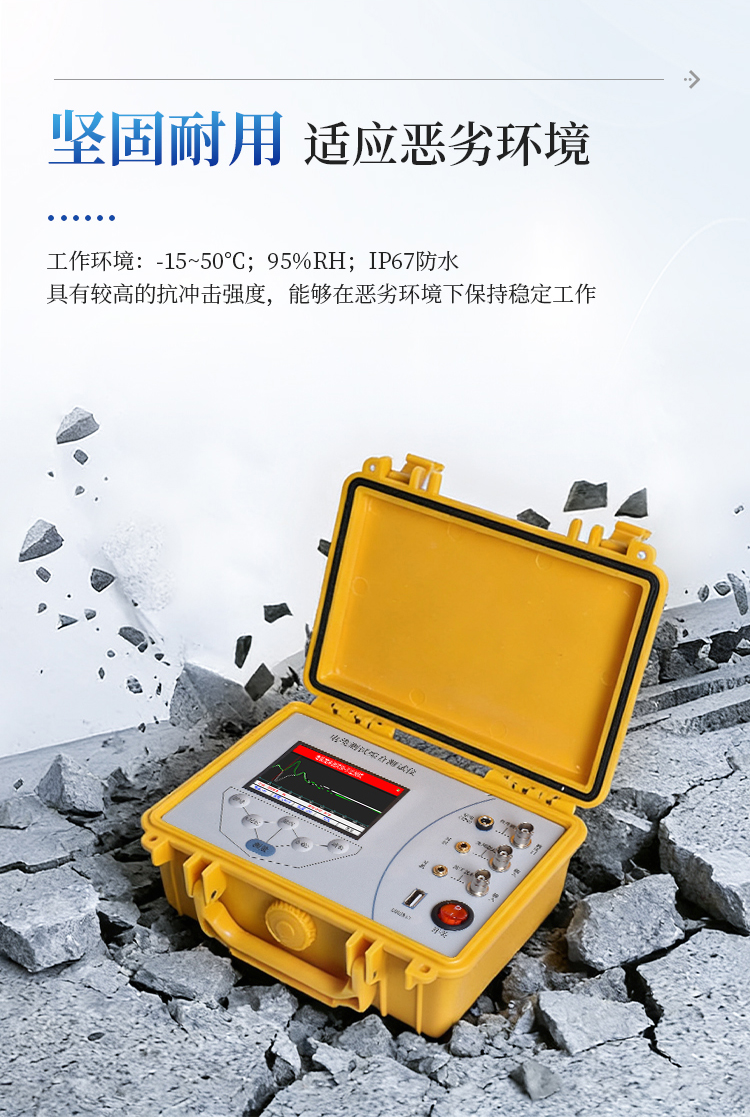

17、工作环境：-15~50℃；95%RH；防水：IP67

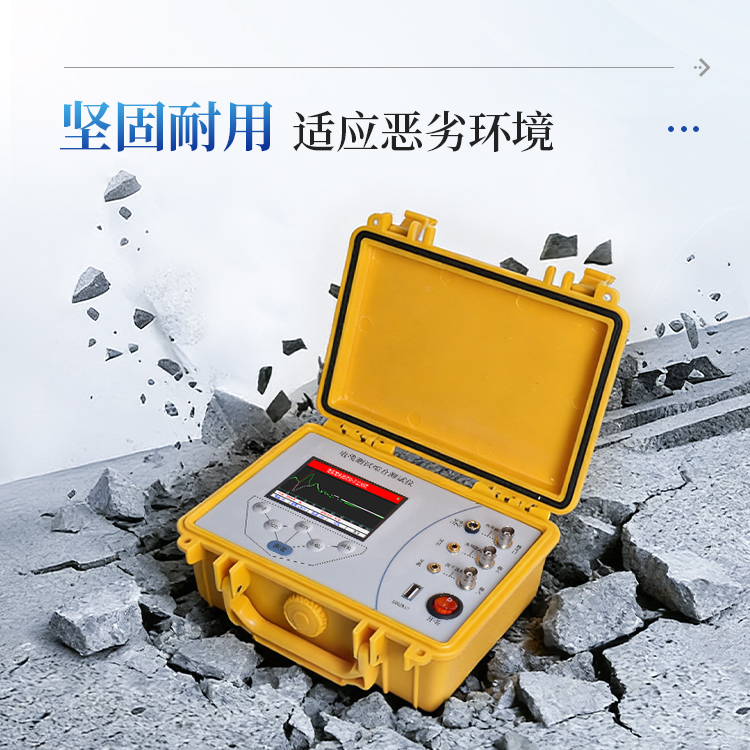

18、冲击强度：具有较高的抗冲击强度，能够在恶劣环境下保持稳定工作。
19、主机体积: 220*1 60*90 (W*D*H, mm)
20、主机重量: 1.2kg

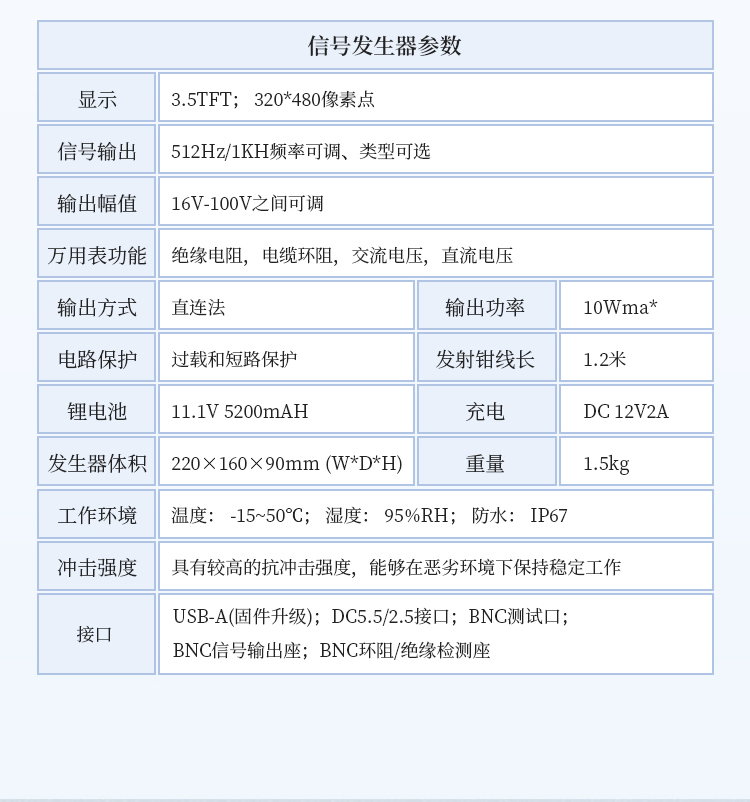

信号发生器：
1、显示：3.5TFT 320*480像素点
2、信号输出：512Hz/1KH频率可调、类型可选
3、输出幅值：16V-100V之间可调
4、输出方式：直连法
5、输出功率：10Wma*
6、万用表功能：绝缘电阻，电缆环阻，交流电压，直流电压

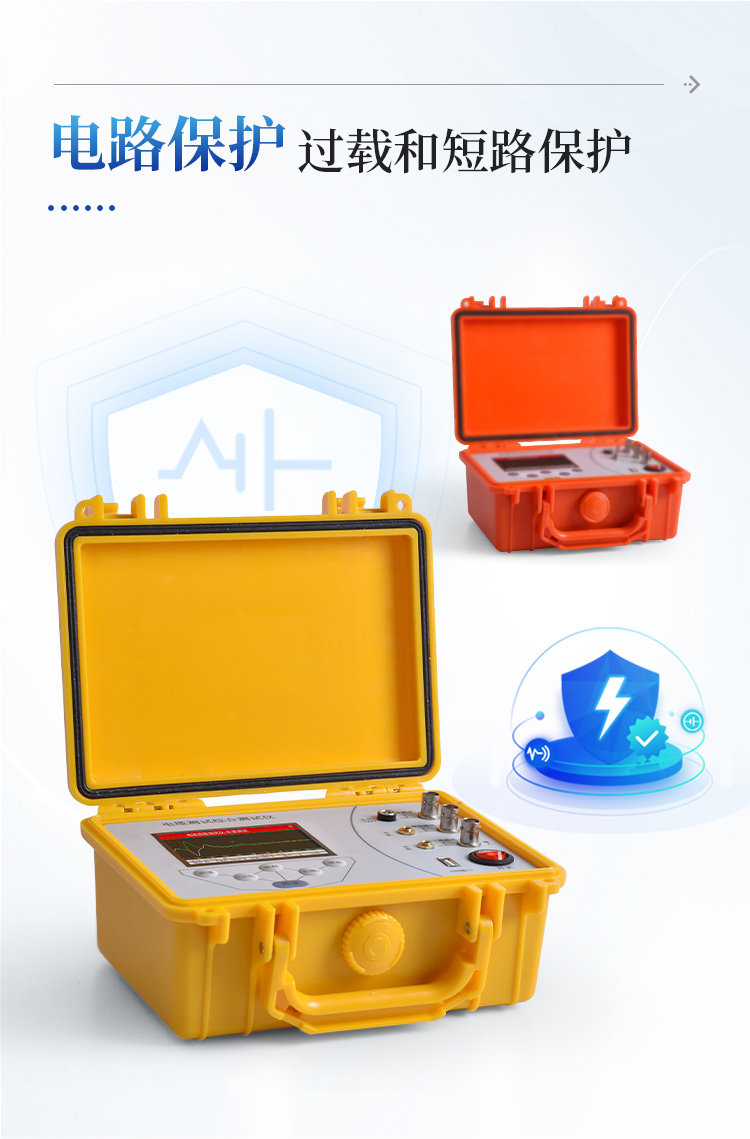

7、电路保护：过载和短路保护
8、发射钳线长：1.2米
9、接口：USB-A(固件升级)；DC5.5/2.5接口；BNC测试口；BNC信号输出座；BNC环阻/绝缘检测座
10、锂电池：11.1V 5200mAH
11、充电：DC 12V 2A
12、工作环境：温度：-15~50℃；湿度：95%RH；防水：IP67
13、冲击强度：具有较高的抗冲击强度，能够在恶劣环境下保持稳定工作。
14、信号发生器体积：220*160*90 (W*D*H, mm)
15、主机重量：1.5kg
