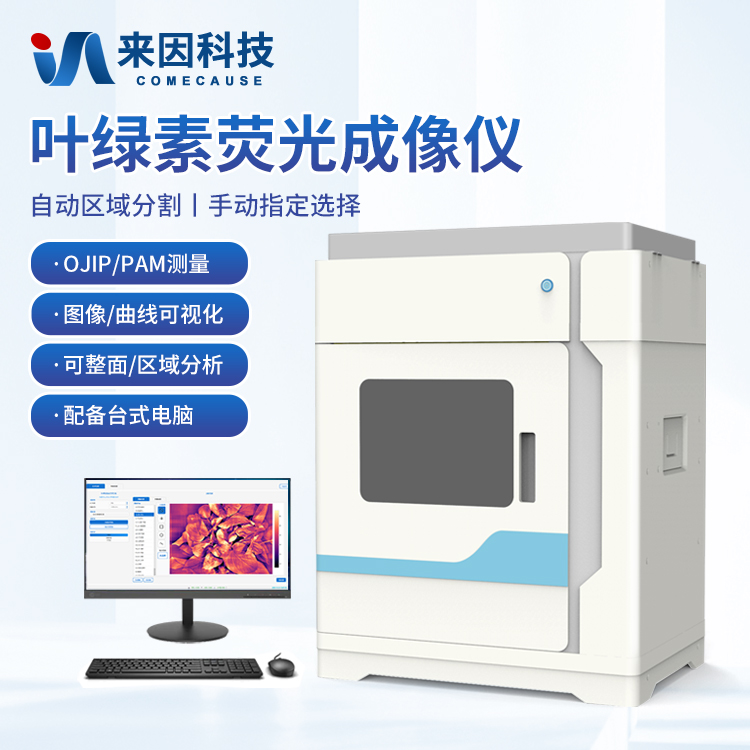

简要描述： 叶绿素荧光成像系统是一款专业的植物光合作用研究仪器，采用高灵敏度CMOS相机和LED光源控制，实现对植物叶片叶绿素荧光的快速、无损检测与成像分析。系统集成了OJIP快速荧光动力学测量和PAM调制荧光测量两大核心功能，能够全面评估植物光合系统的活性、光能利用效率以及环境胁迫响应。 本系统采用模块化设计，软硬件高度集成，配备友好的图形化操作界面，支持中英文双语切换，可广泛应用于植物生理学、生态学、农业科学、环境科学等领域的科研与教学。
产品型号：
访问量：
138
详细产品介绍及技术参数
一、产品简介

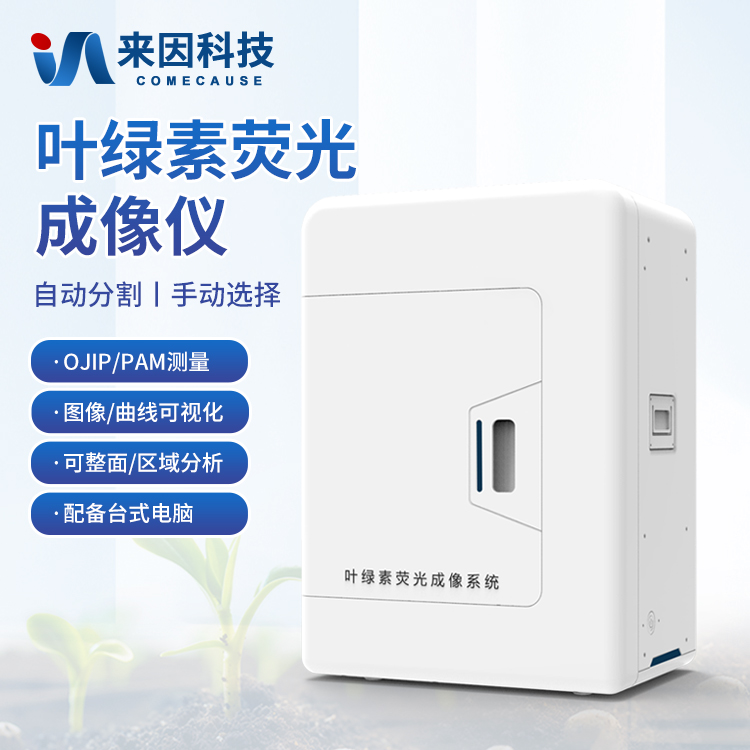

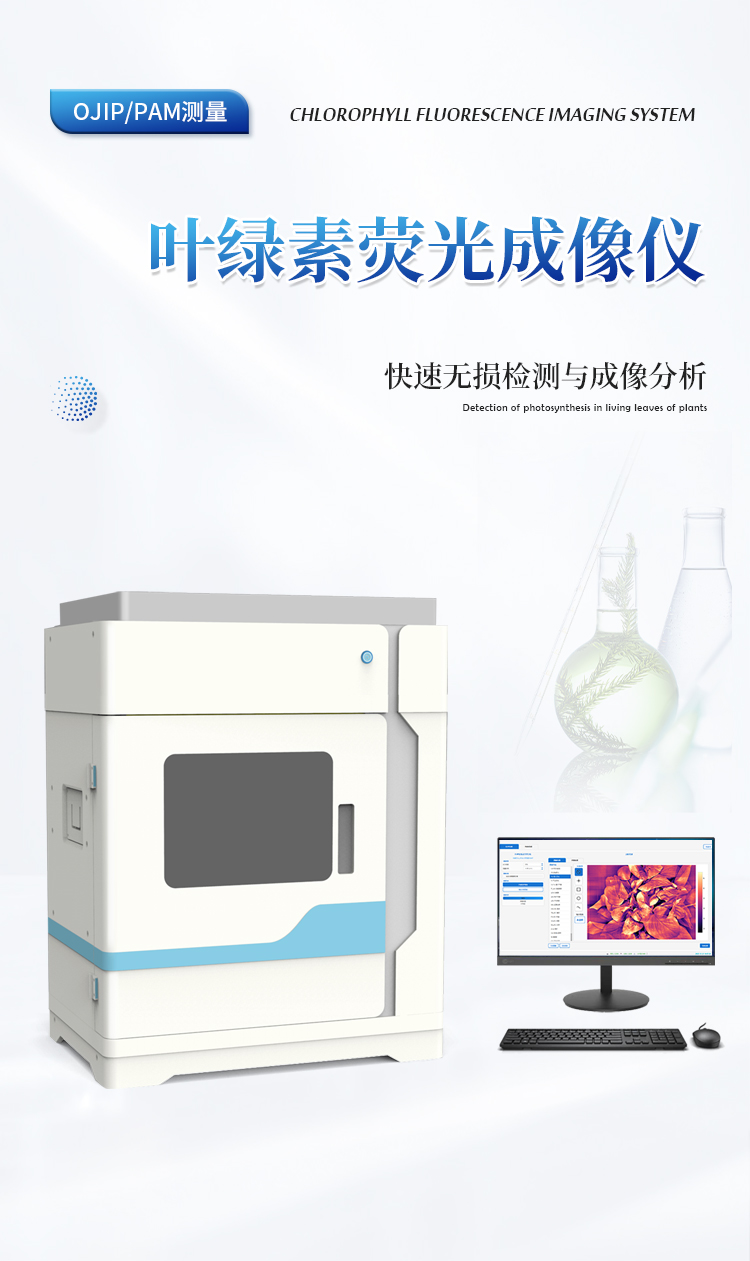

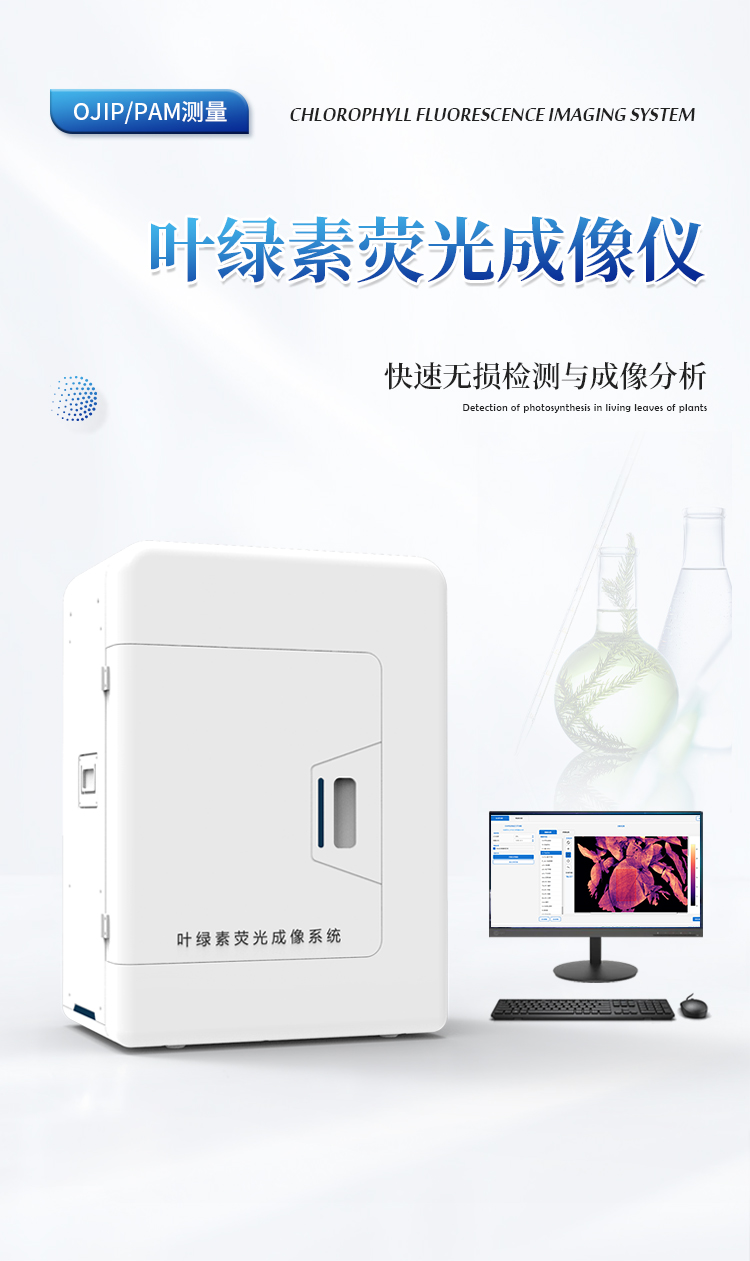

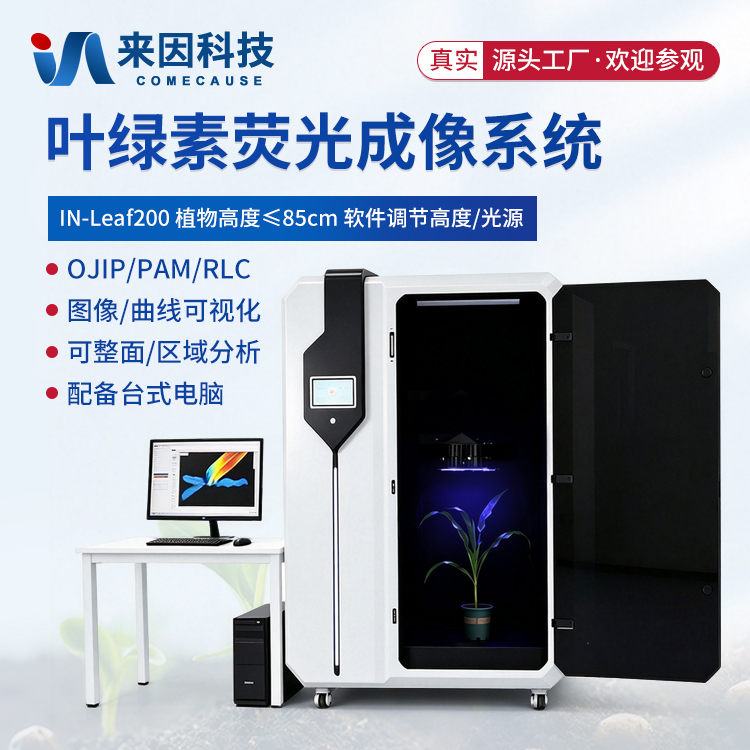

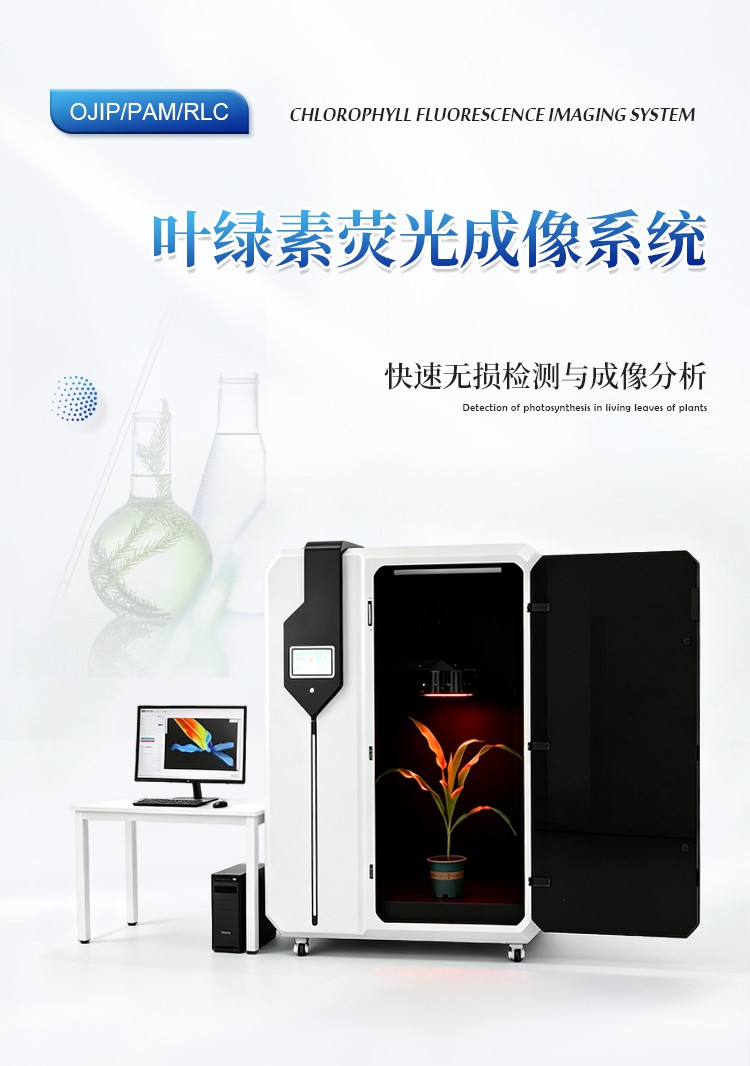

叶绿素荧光成像系统是一款面向植物光合作用研究的仪器，以高灵敏度CMOS成像单元为核心，配合可精确调控的LED光控模块，实现对植物叶片叶绿素荧光的快速、无损检测与成像分析。系统集成了OJIP快速荧光动力学测量、PAM调制荧光测量以及RLC快速光响应曲线测量三大核心功能，能够全面评估植物光合系统的活性、光能利用效率、形态结构特征以及对环境胁迫的动态响应。可广泛应用于植物生理学、生态学、农学与环境科学等领域的科研与教学工作。

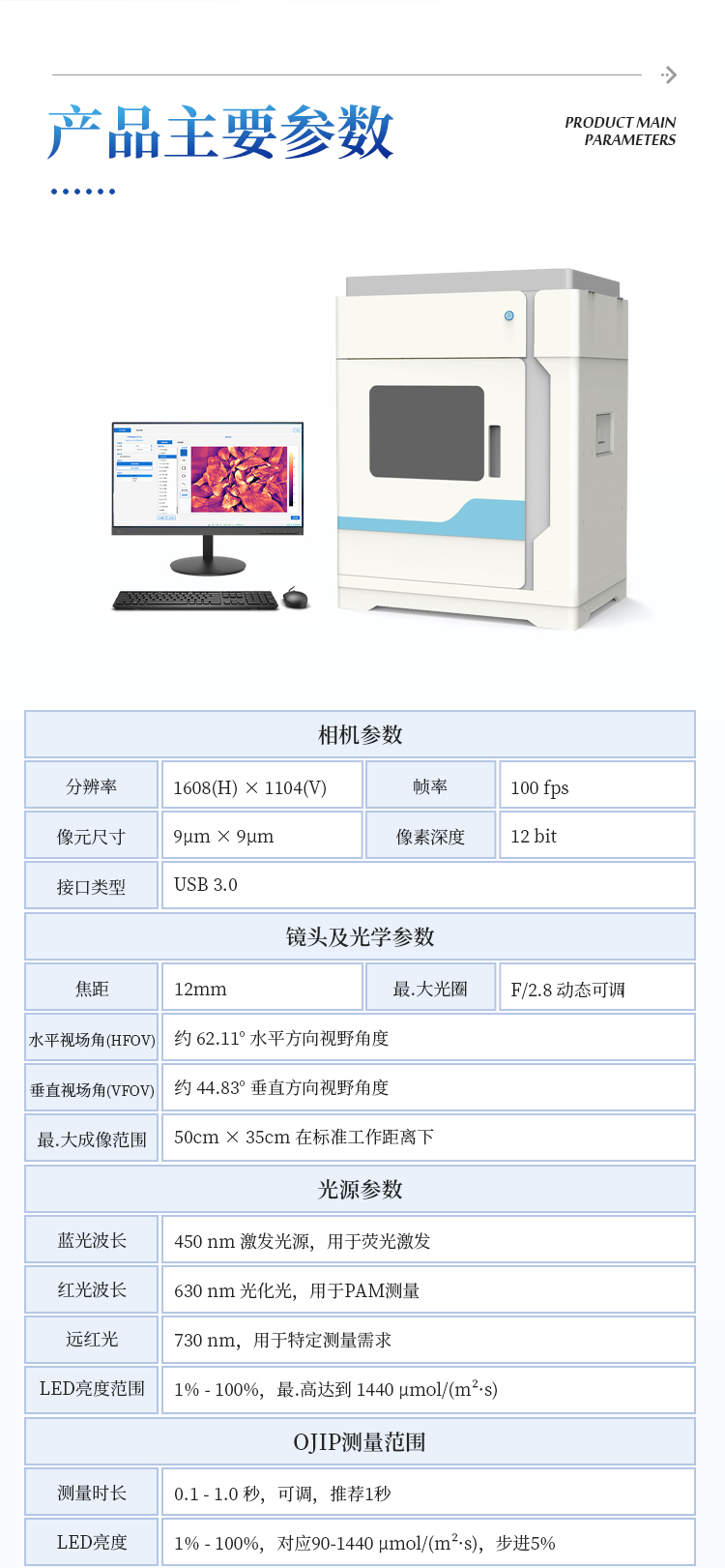

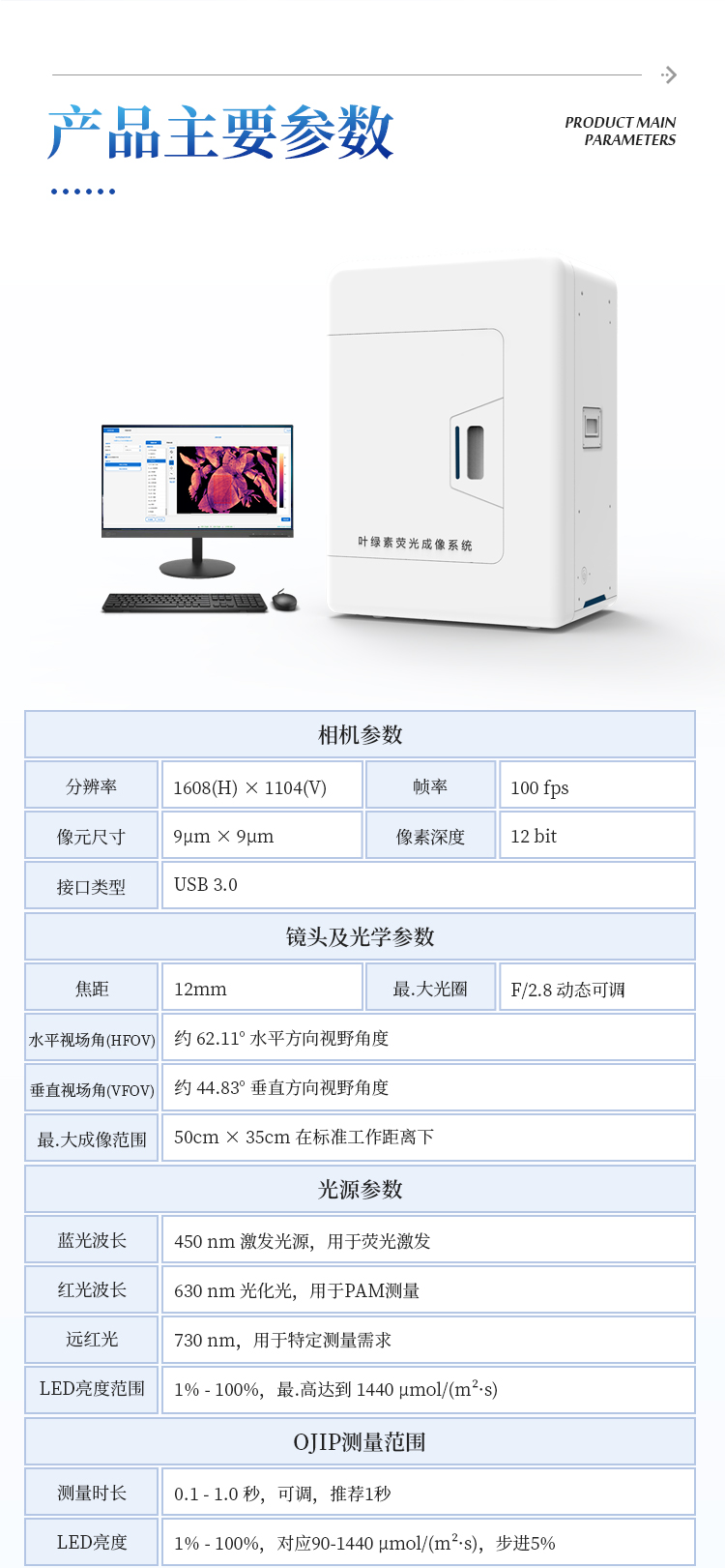

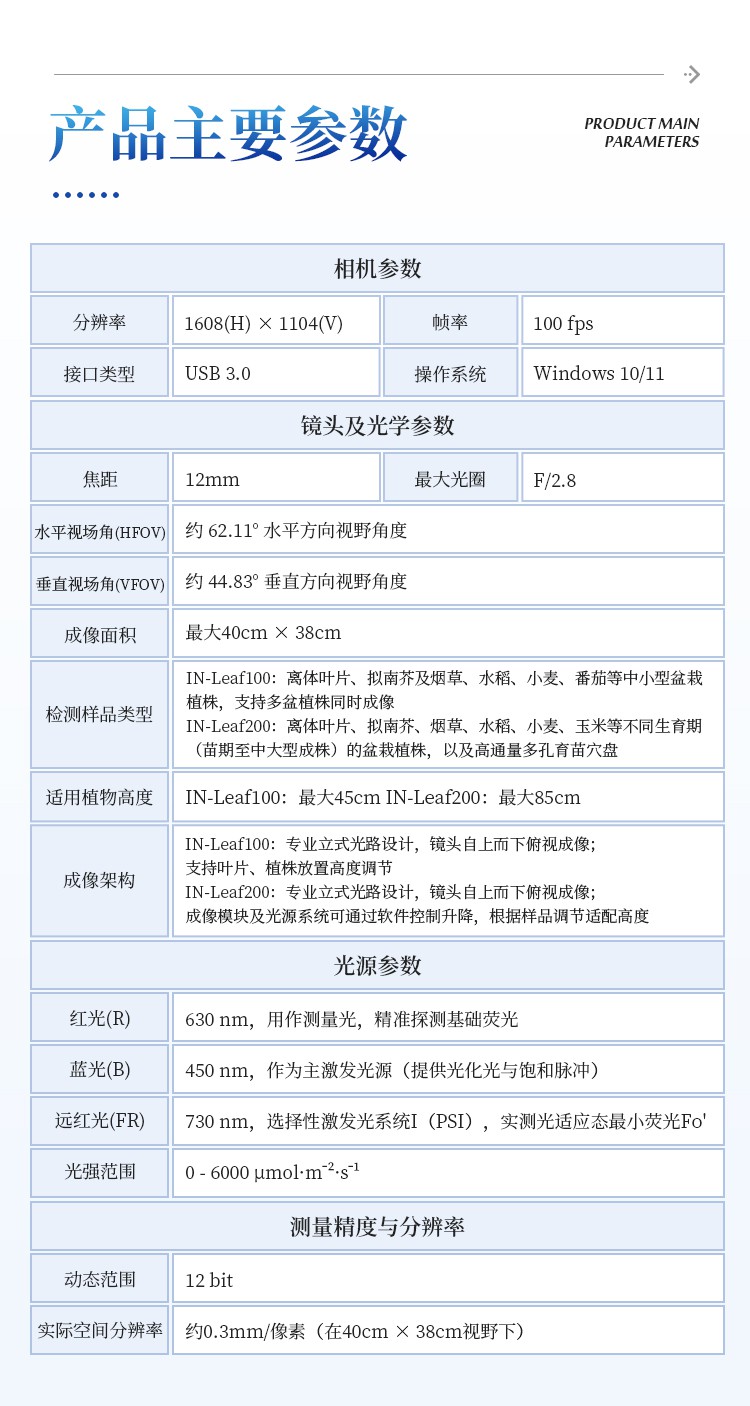

二、技术参数
1、相机：
分辨率：1608(H)×1104(V)
★帧率：100 fps
接口：USB 3.0
操作系统：Windows 10/11
2、镜头及光学：
焦距：12mm
最大光圈：F/2.8
水平视场角 (HFOV)：约 62.11°水平方向视野角度
垂直视场角 (VFOV)：约 44.83°垂直方向视野角度
★成像面积：最大40cm × 38cm

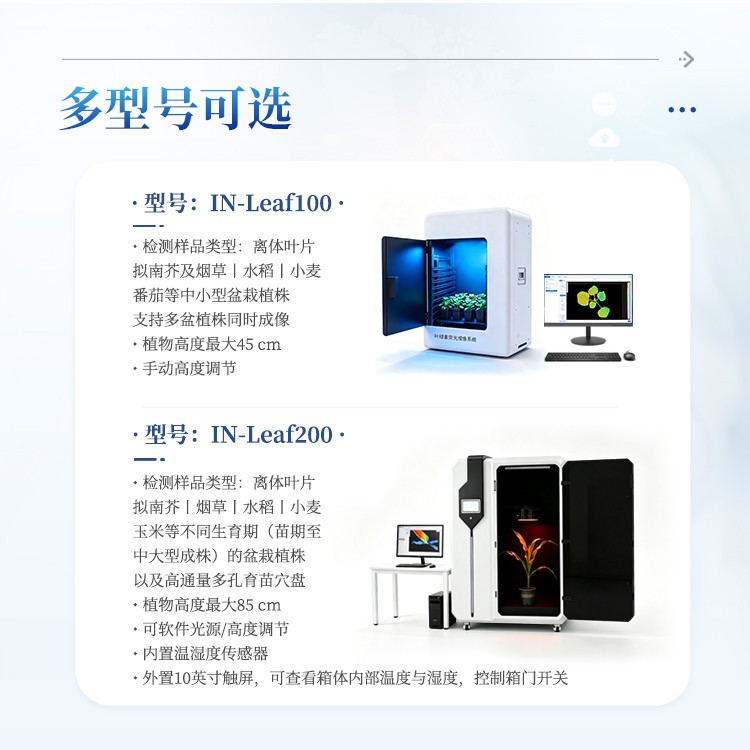

检测样品类型：离体叶片、多盆栽植株
★适用植物高度：最大45 cm
成像架构：专业立式光路设计，镜头自上而下俯视成像；支持叶片、植株放置高度调节。
3、光源系统：
红光 (R)：630 nm，用作测量光，精准探测基础荧光。
蓝光 (B)：450 nm，作为主激发光源（提供光化光与饱和脉冲）。
远红光 (FR)：730 nm，选择性激发光系统I（PSI），实测光适应态最小荧光Fo'。
★光强范围：0 - 6000 µmol·m⁻²·s⁻¹
4、测量精度与分辨率：
动态范围：12 bit
实际空间分辨率：约0.3mm/像素（在40cm × 38cm视野下）
三、测量模式与控制能力

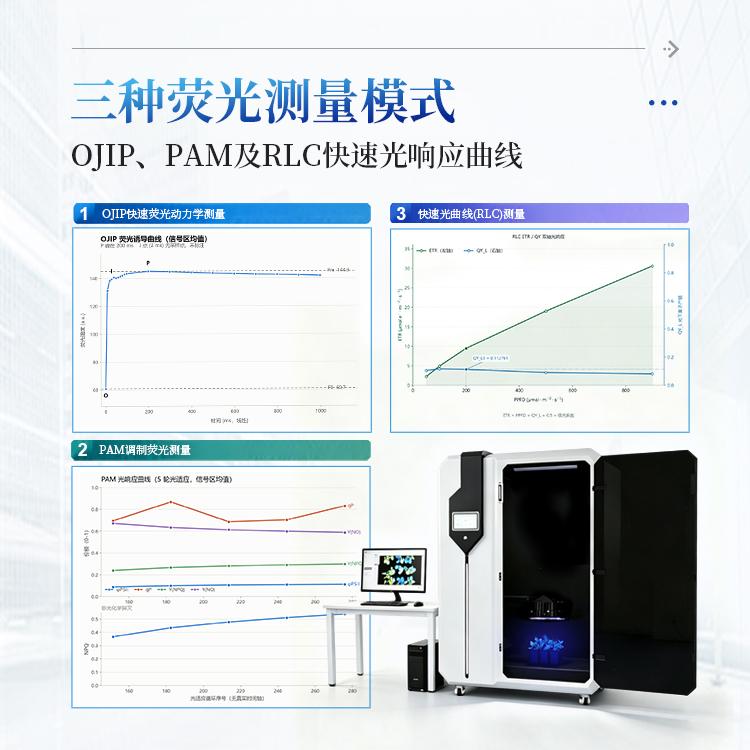

★OJIP、PAM与RLC快速光响应曲线三种荧光测量模式：

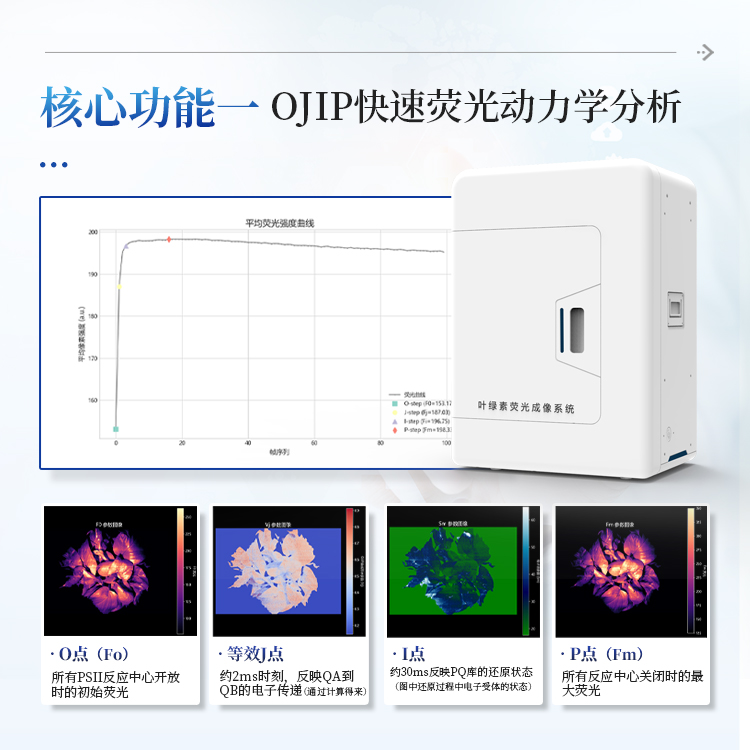

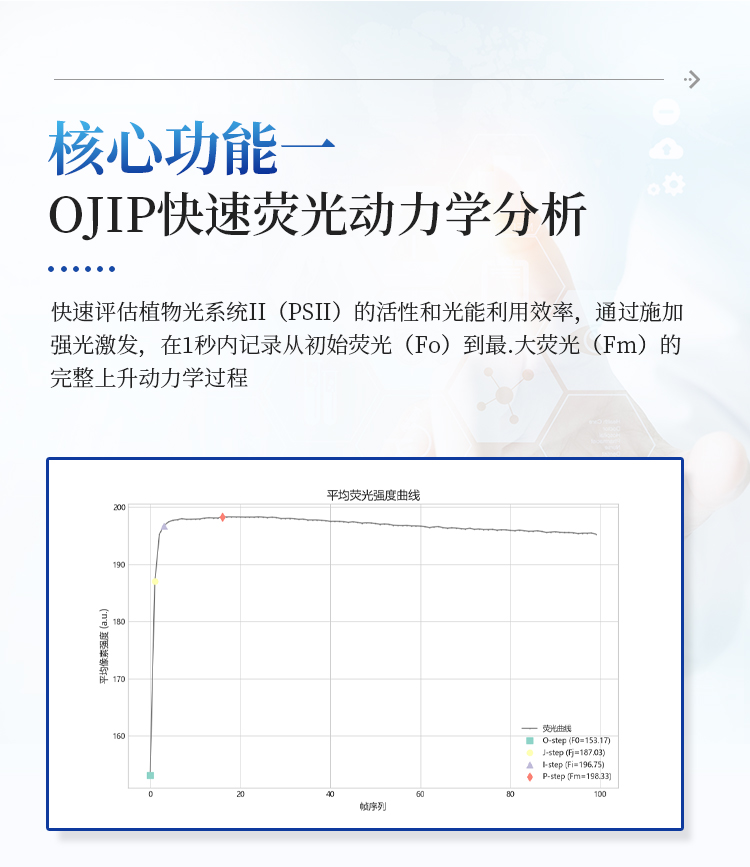

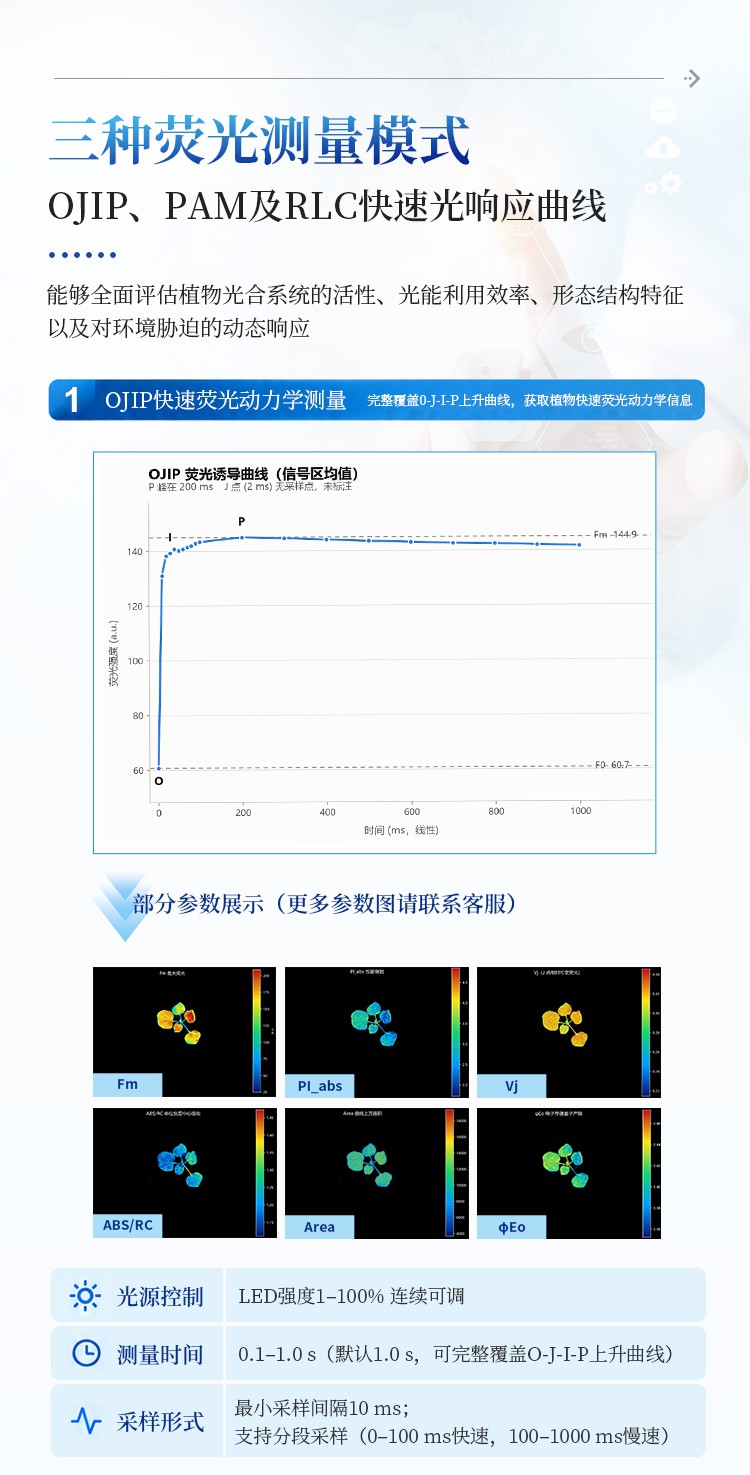

1、OJIP快速荧光动力学测量
光源控制： LED强度1–100% 连续可调
测量时间：0.1–1.0 s（默认1.0 s，可完整覆盖O-J-I-P上升曲线）
采样形式： 最小采样间隔10 ms；支持分段采样（0–100 ms快速采样，100–1000 ms慢速采样）

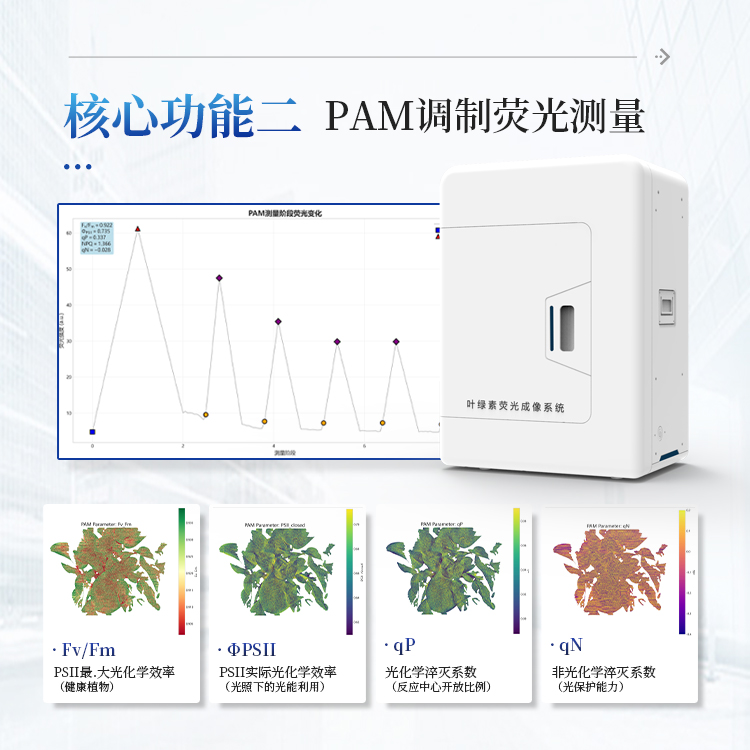

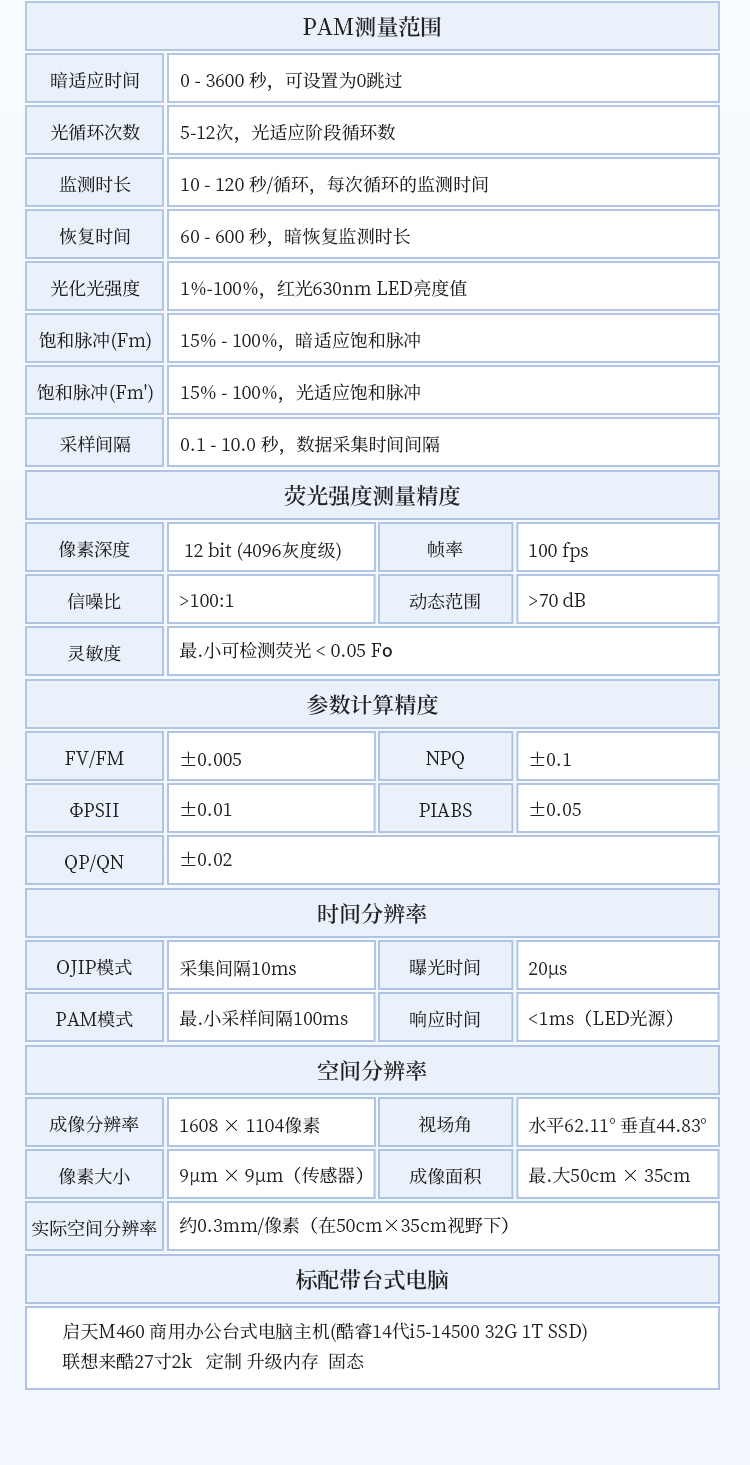

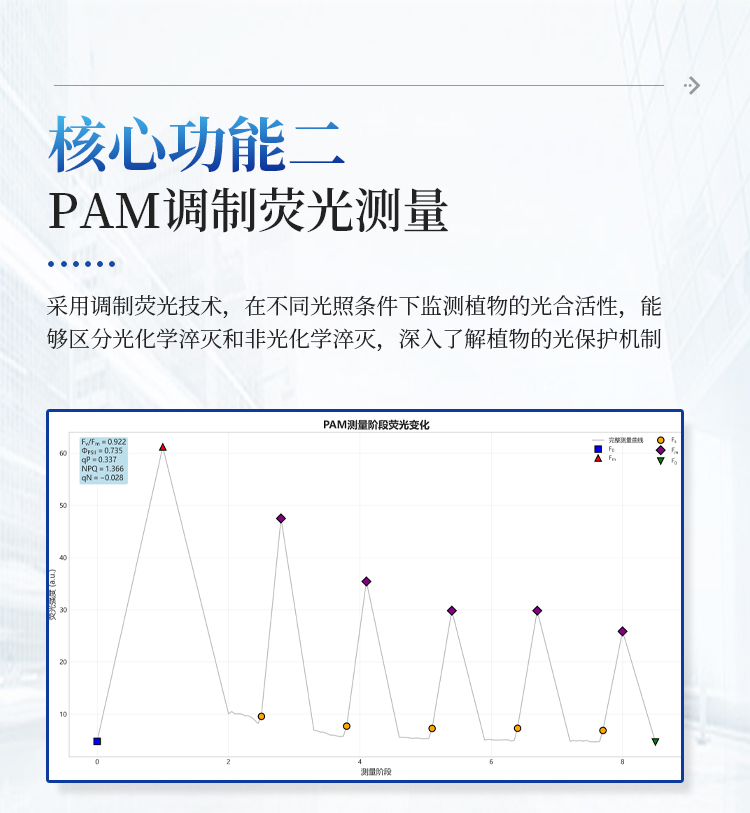

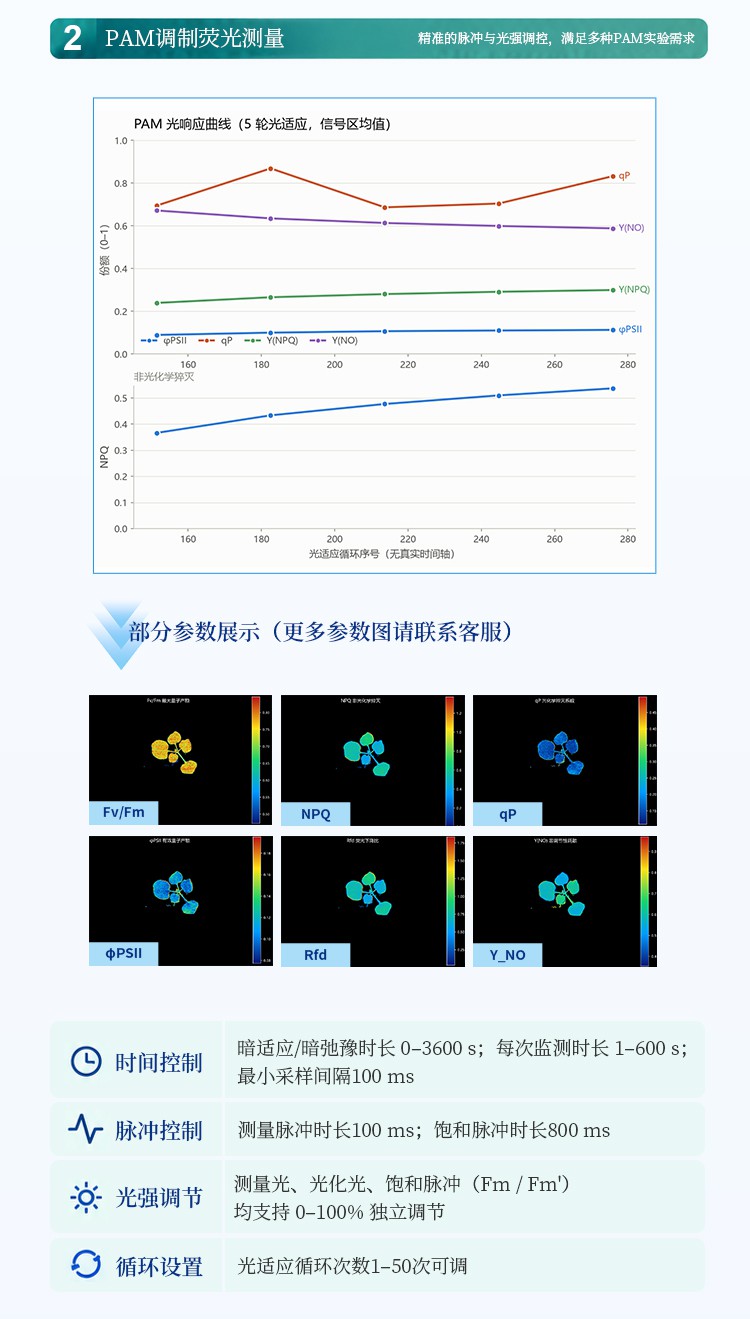

2、PAM调制荧光测量
时间控制：暗适应/暗弛豫时长 0–3600 s；每次监测时长 1–600 s；最小采样间隔100 ms
脉冲控制：测量脉冲时长100 ms；饱和脉冲时长800 ms
光强调节：测量光、光化光、饱和脉冲（Fm / Fm'）均支持 0–100% 独立调节
循环设置：光适应循环次数1–50次可调

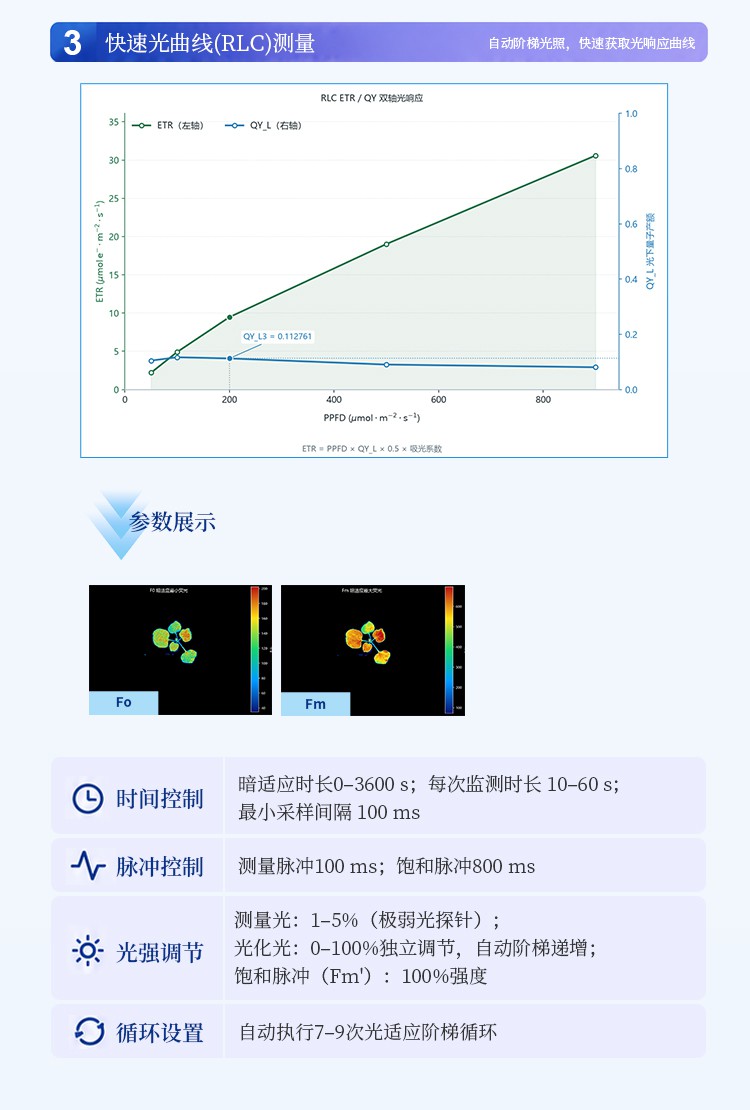

3、快速光曲线（RLC）测量
时间控制：暗适应时长0–3600 s；每次监测时长 10–60 s；最小采样间隔 100 ms
脉冲控制：测量脉冲100 ms；饱和脉冲800 ms
光强调节：
测量光：1–5%（极弱光探针）；
光化光：0–100%独立调节，自动阶梯递增；
饱和脉冲（Fm'）：100%强度
循环设置：自动执行7–9次光适应阶梯循环
四、荧光参数与计算
仪器依据采集的荧光信号，自动计算从基础参数到JIP-test、PAM衍生参数与RLC参数的完整指标集，各参数计算精度如下。

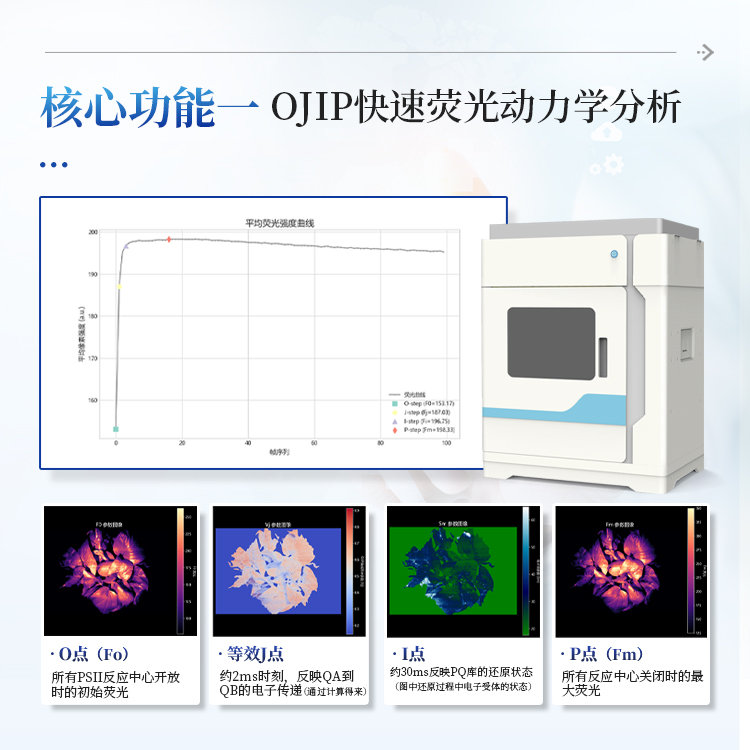

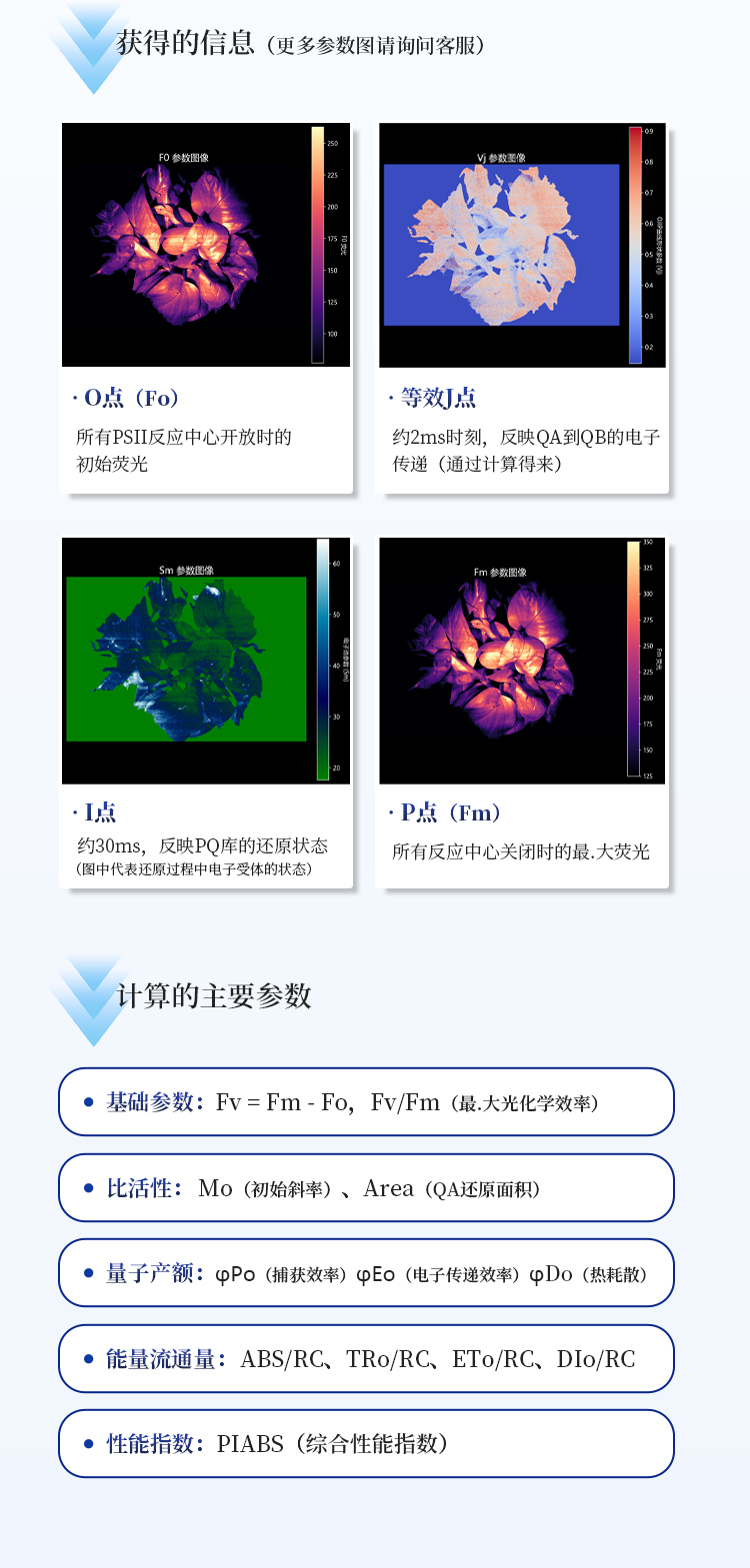

★1、OJIP动力学特征点
基于荧光上升过程，提取反映电子传递链各环节状态的特征点：
O点（Fo）：所有PSII反应中心开放时的初始荧光。
I点（约30 ms）：反映PQ库的还原状态。
P点（Fm）：所有反应中心关闭时的最大荧光。

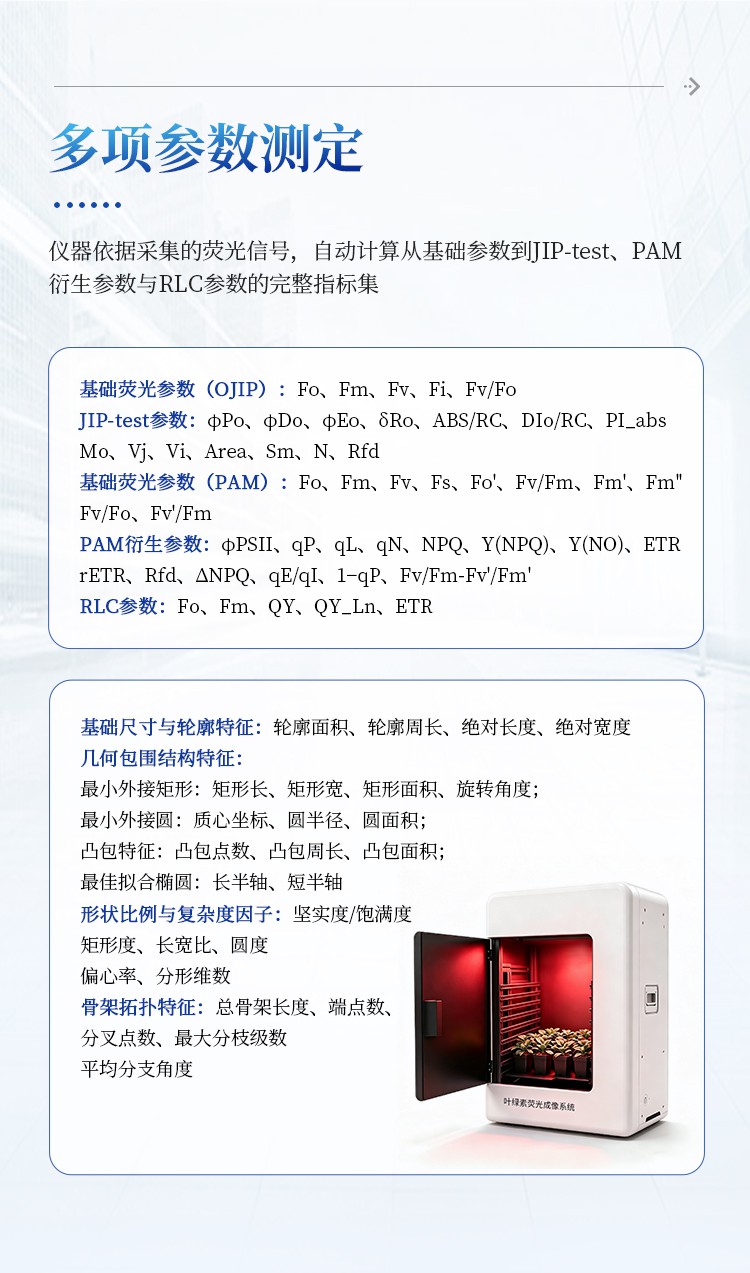

2、输出参数
★基础荧光参数（OJIP）：Fo、Fm、Fv、Fi、Fj、Fv/Fo
★JIP-test参数：φPo、φDo、φEo、ψEo、δRo、ABS/RC、TRo/RC、ETo/RC、DIo/RC、PI_abs、Mo、Vj、Vi、Area、Sm、N、Rfd

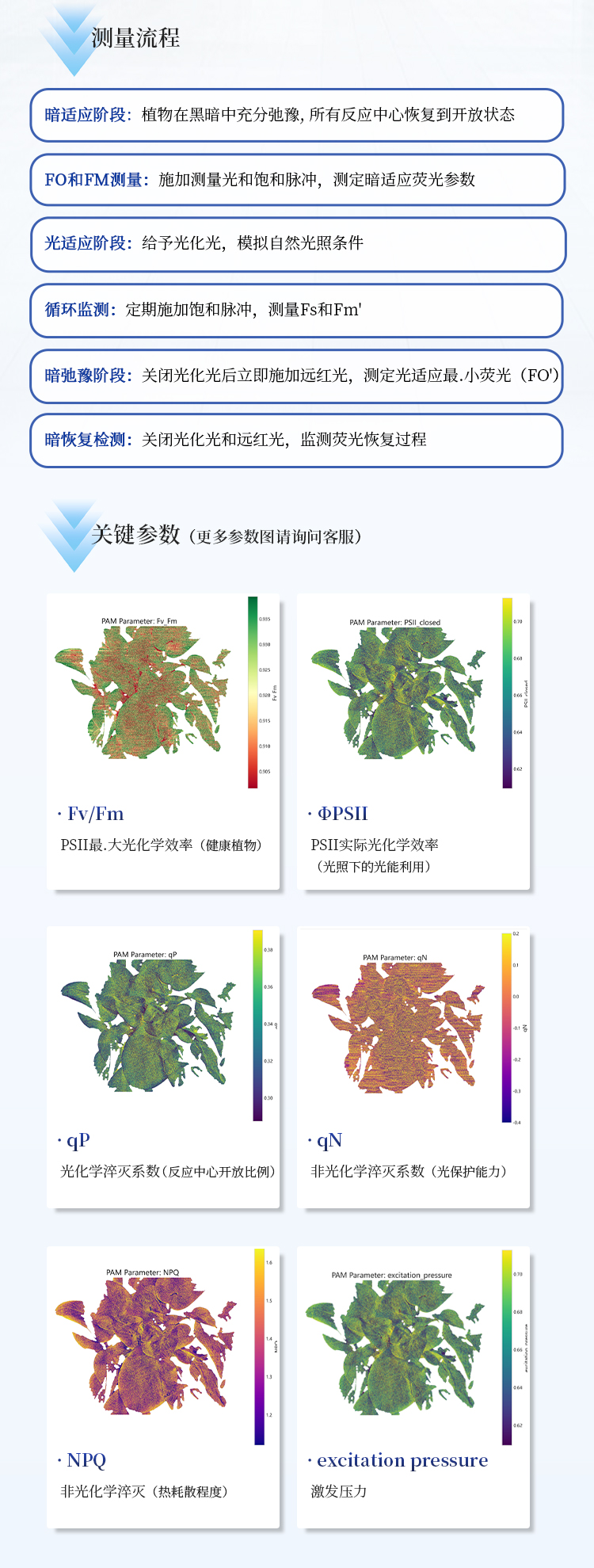

基础荧光参数（PAM）：Fo、Fm、Fv、Fs、Fo'、Fv/Fm、Fm'、Fm''、Fv/Fo、Fv'/Fm'
PAM衍生参数：φPSII、qP、qL、qN、NPQ、Y(NPQ)、Y(NO)、ETR、rETR、Rfd、ΔNPQ、qE/qI、1−qP、Fv/Fm-Fv'/Fm'
★RLC参数：Fo、Fm、QY、QY_Ln、ETR
五、 表型参数提取能力
★1、基础尺寸与轮廓特征：轮廓面积、轮廓周长、绝对长度、绝对宽度
★2、几何包围结构特征：
最小外接矩形：矩形长、矩形宽、矩形面积、旋转角度；
最小外接圆：质心坐标、圆半径、圆面积；
凸包特征：凸包点数、凸包周长、凸包面积；
最佳拟合椭圆：长半轴、短半轴。
★3、形状比例与复杂度因子：坚实度/饱满度、矩形度、长宽比、圆度、偏心率、分形维数。
★4、骨架拓扑特征：总骨架长度、端点数、分叉点数、最大分枝级数、平均分支角度。
六、图像处理与分析
1、区域处理方式

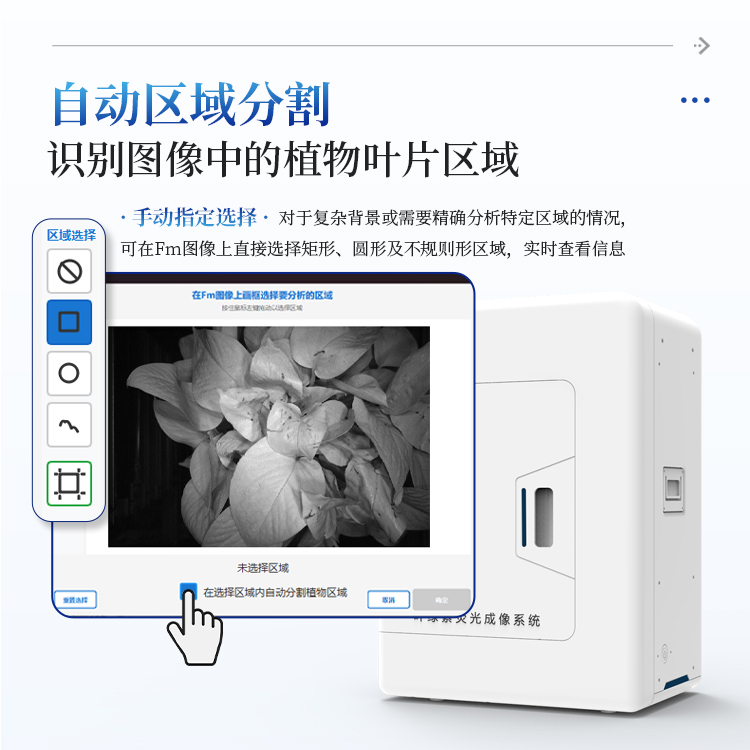

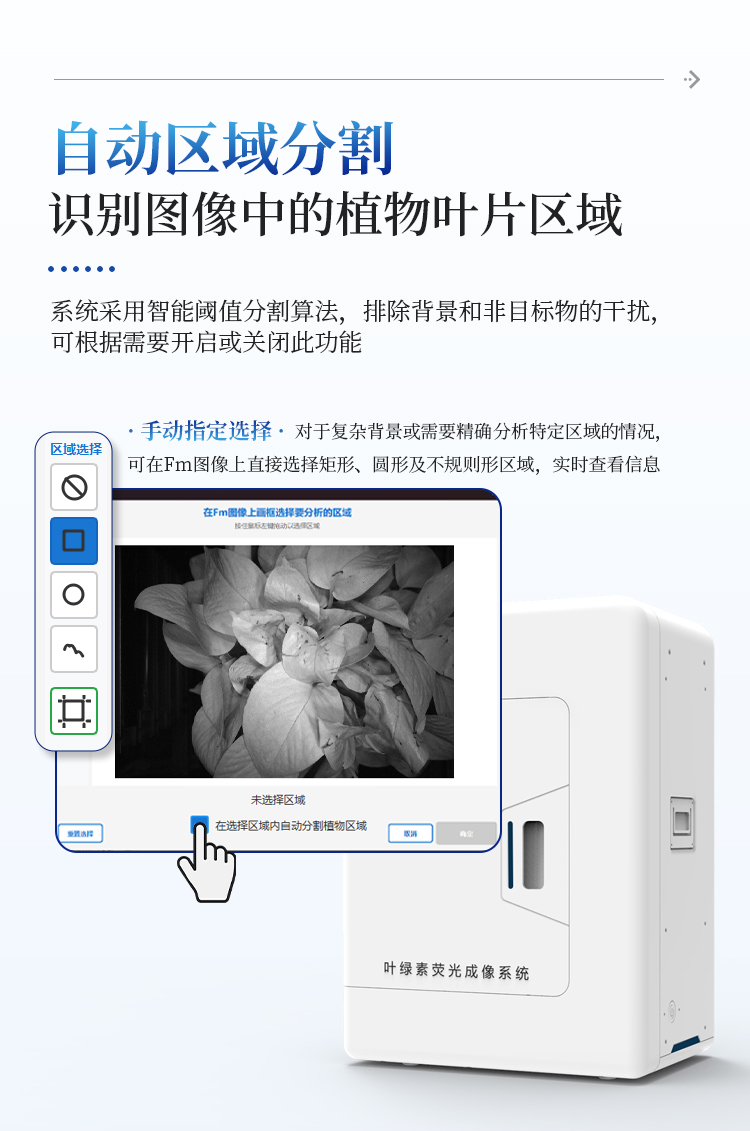

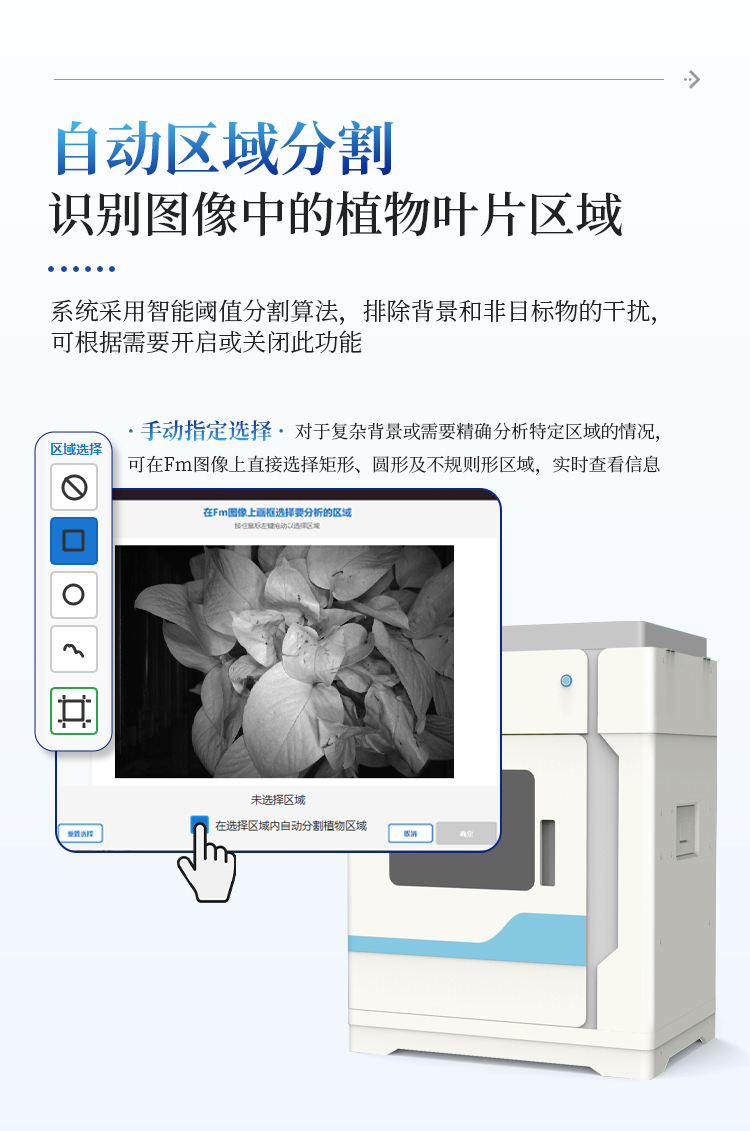

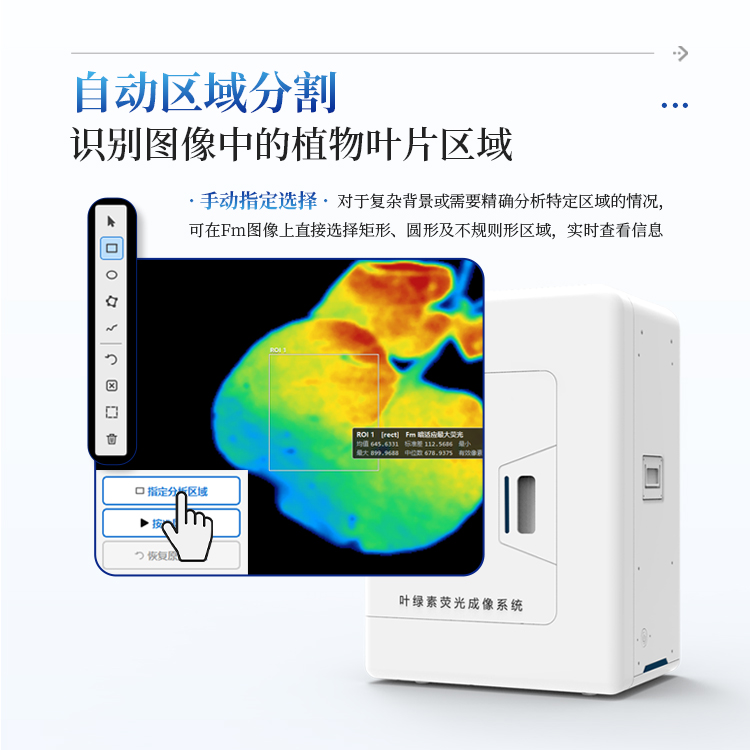

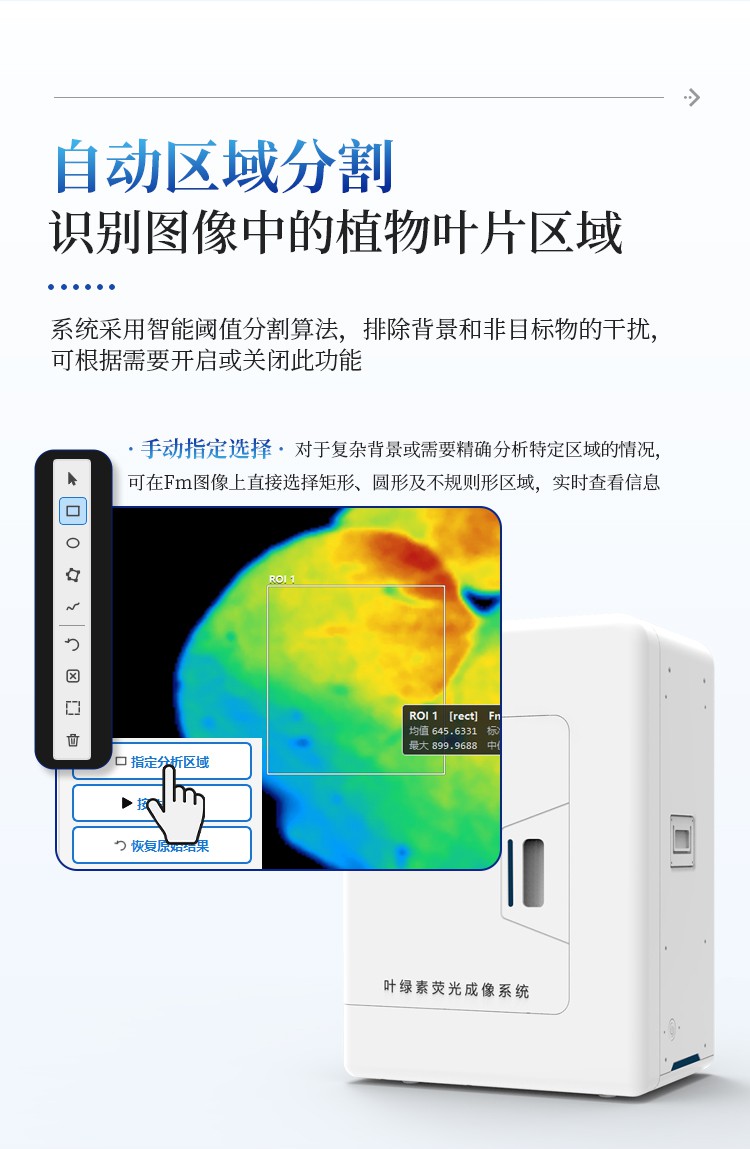

★自动区域分割：采用智能阈值分割算法，自动识别图像中的叶片区域，排除背景与非目标物干扰，可由用户自行开关。
ROI区域分析：针对复杂背景或特定区域，可在Fm图像上直接选择矩形、圆形及不规则形区域，并实时查看选择信息。

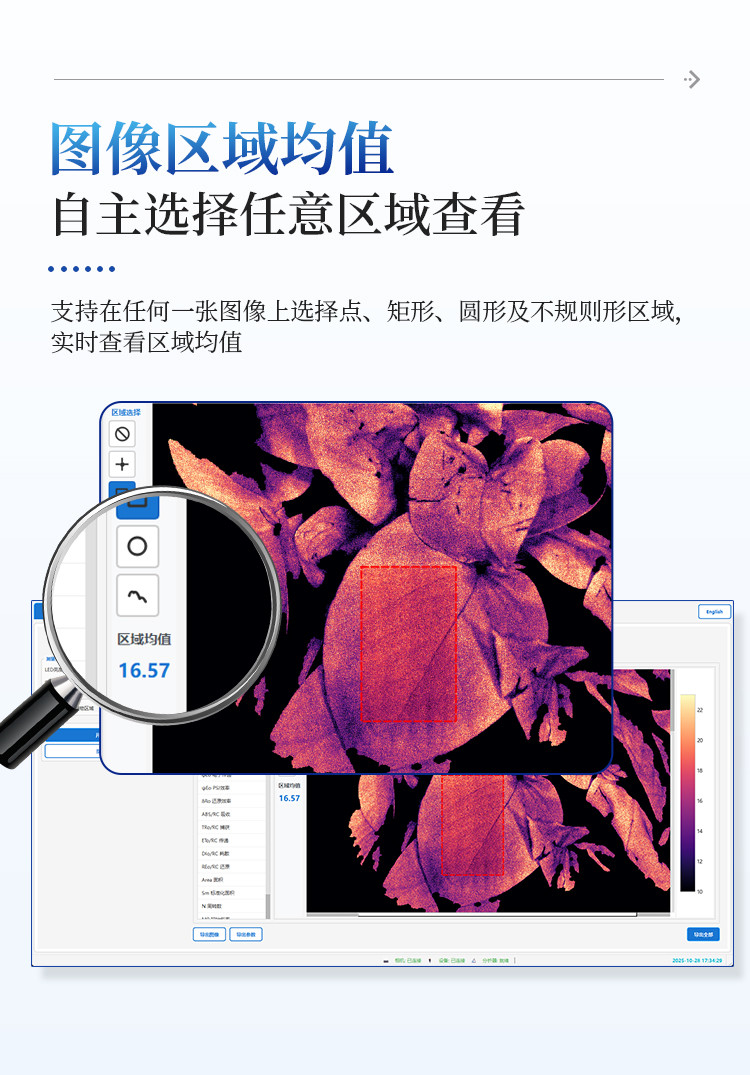

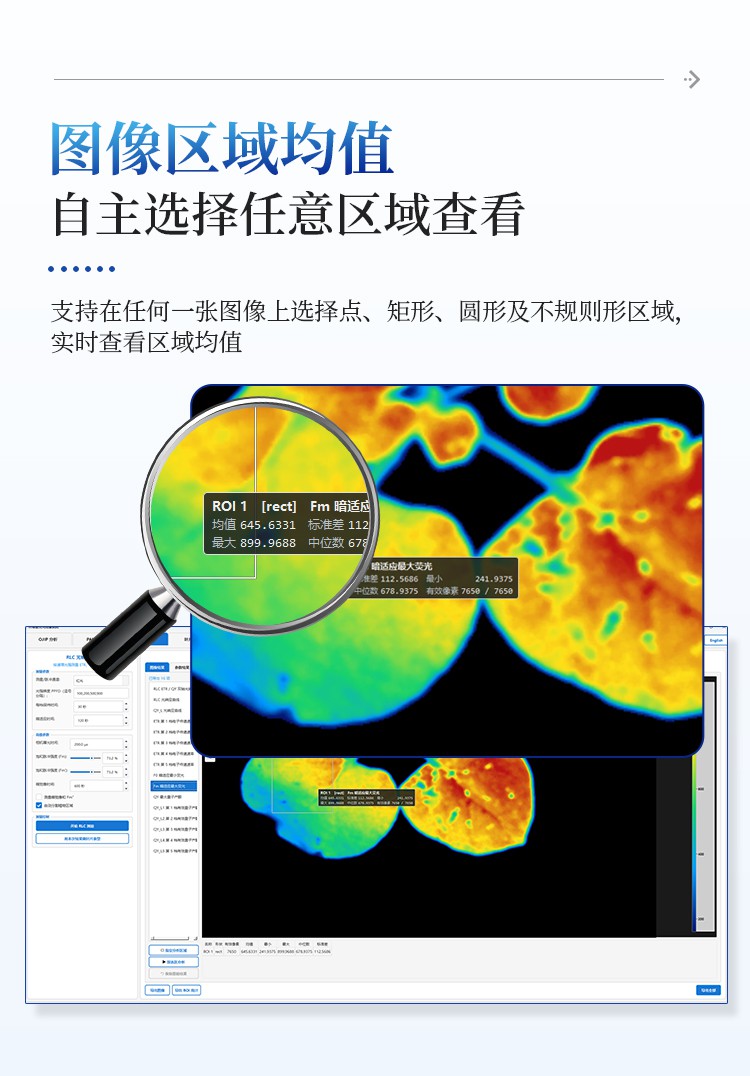

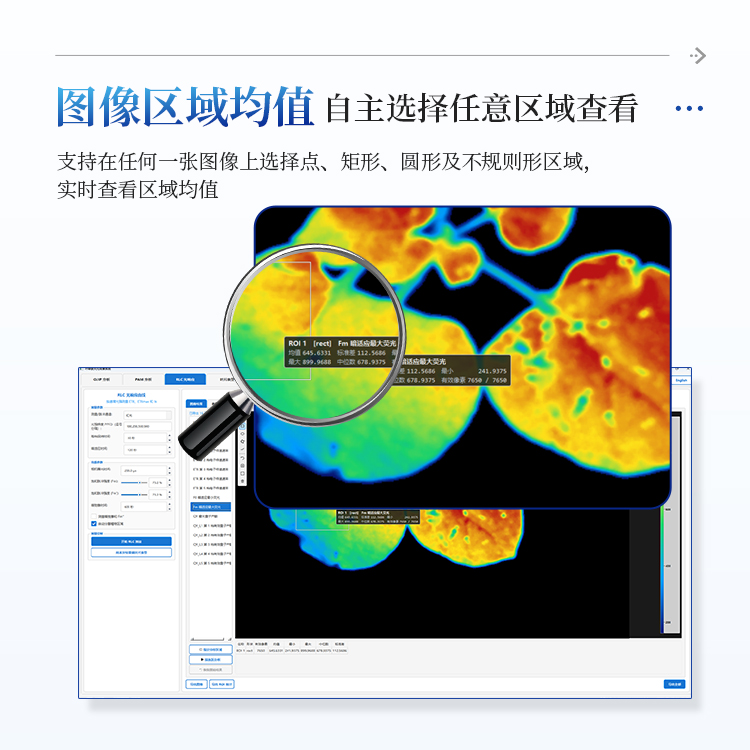

★图像区域均值：在任意图像上选取点、矩形、圆形及不规则形区域，实时显示该区域均值。

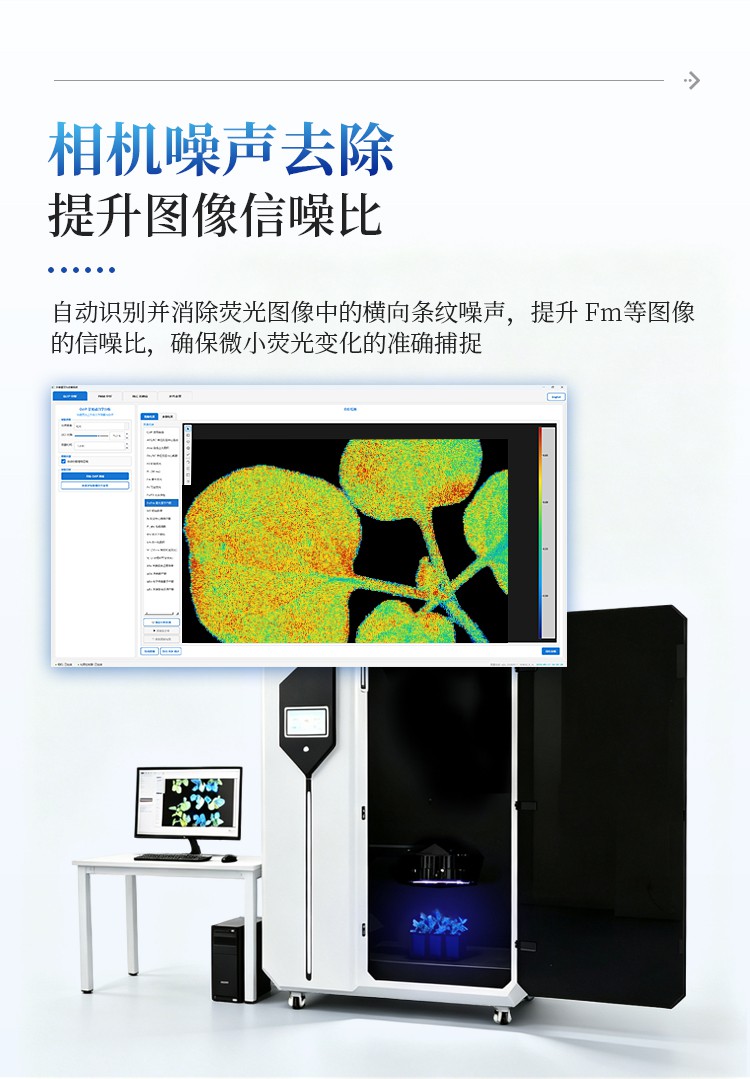

★行条纹去除：自动识别并消除荧光图像中的横向条纹噪声，提升 Fm等图像的信噪比，确保微小荧光变化的准确捕捉。
饱和检测：自动检测并剔除强光脉冲造成的过曝无效像素，防止其参与 Fv/Fm等参数计算，保障最终荧光生理数据的可靠性。
2、图像增强
★内置高斯滤波降噪与自适应对比度增强算法。
采用科学界通用的 Jet 伪彩色配色方案。
支持直观的色标数值范围显示。
七、软件与数据管理

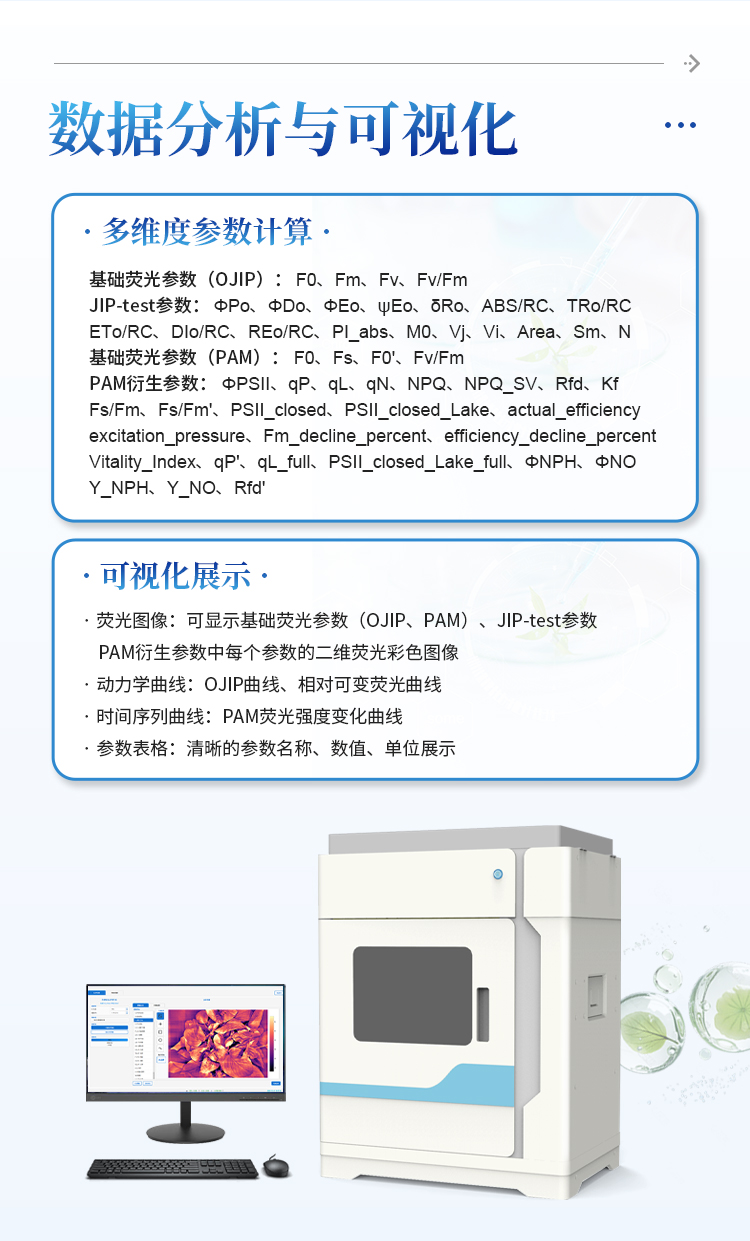

1、多维数据可视化展示
★荧光图像：为每个参数生成对应的二维荧光彩色图像，涵盖基础参数（OJIP、PAM）、
JIP-test参数与PAM衍生参数。
★快速动力学曲线：OJIP荧光快速上升动力学曲线（同时导出曲线数据）。
时间序列曲线：完整记录并呈现PAM测量的全程荧光轨迹，以及NPQ（非光化学淬灭）等参数随时间或测量循环变化的诱导动力学过程。
RLC光响应曲线：快速光曲线荧光成像，时间及光强参数可设置，可自定义设置曲线自动循环次数及间隔时间，可输出荧光动态变化视频。
量化参数数据表：自动汇总所有计算结果，以标准化的表格形式（包含参数名称、精确数值与科学单位）直观展示。

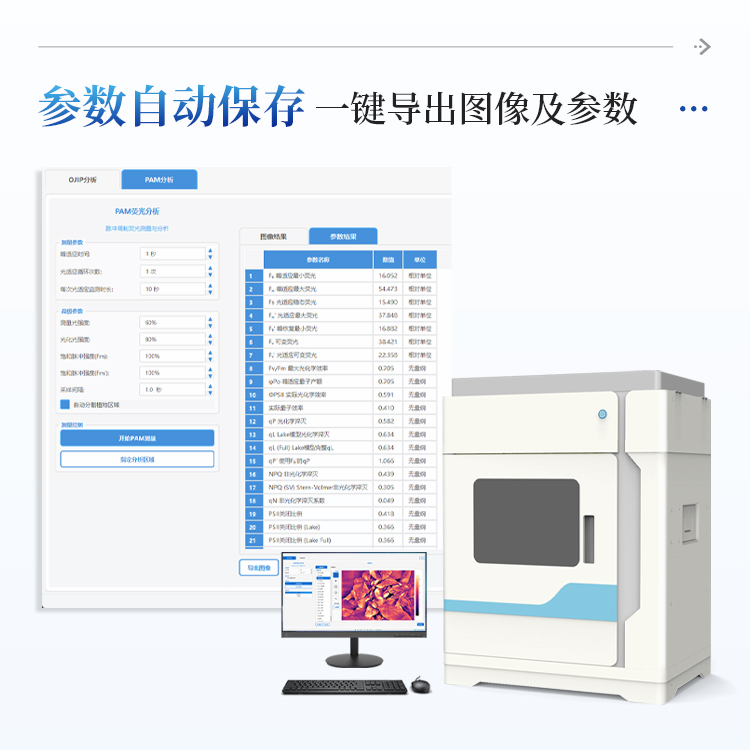

2、数据管理

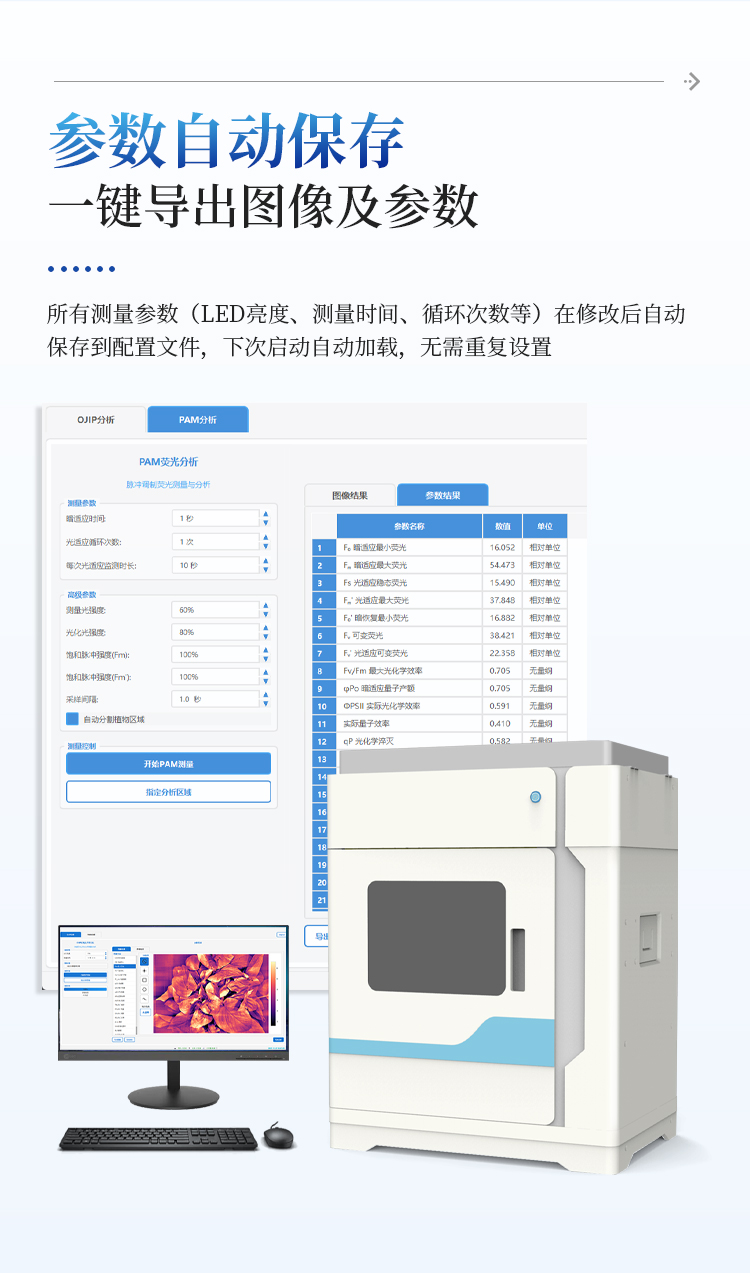

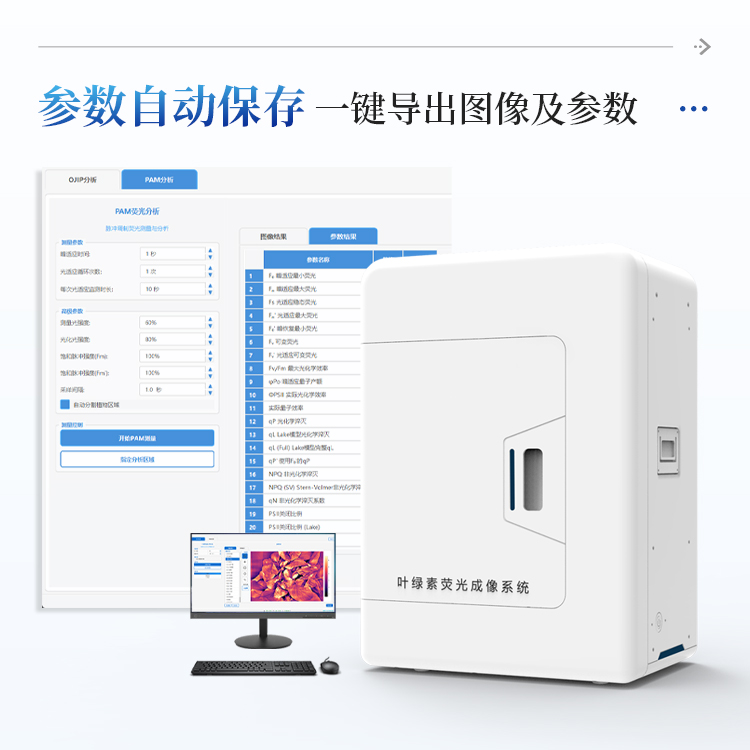

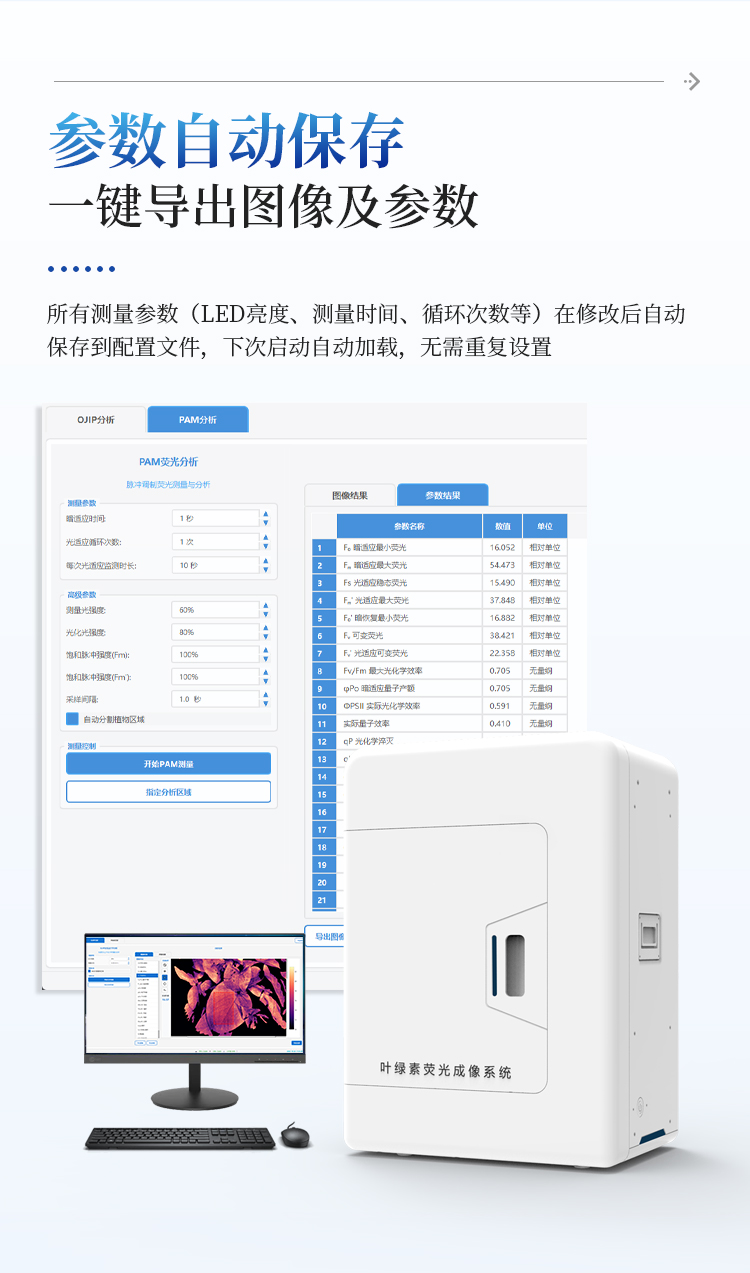

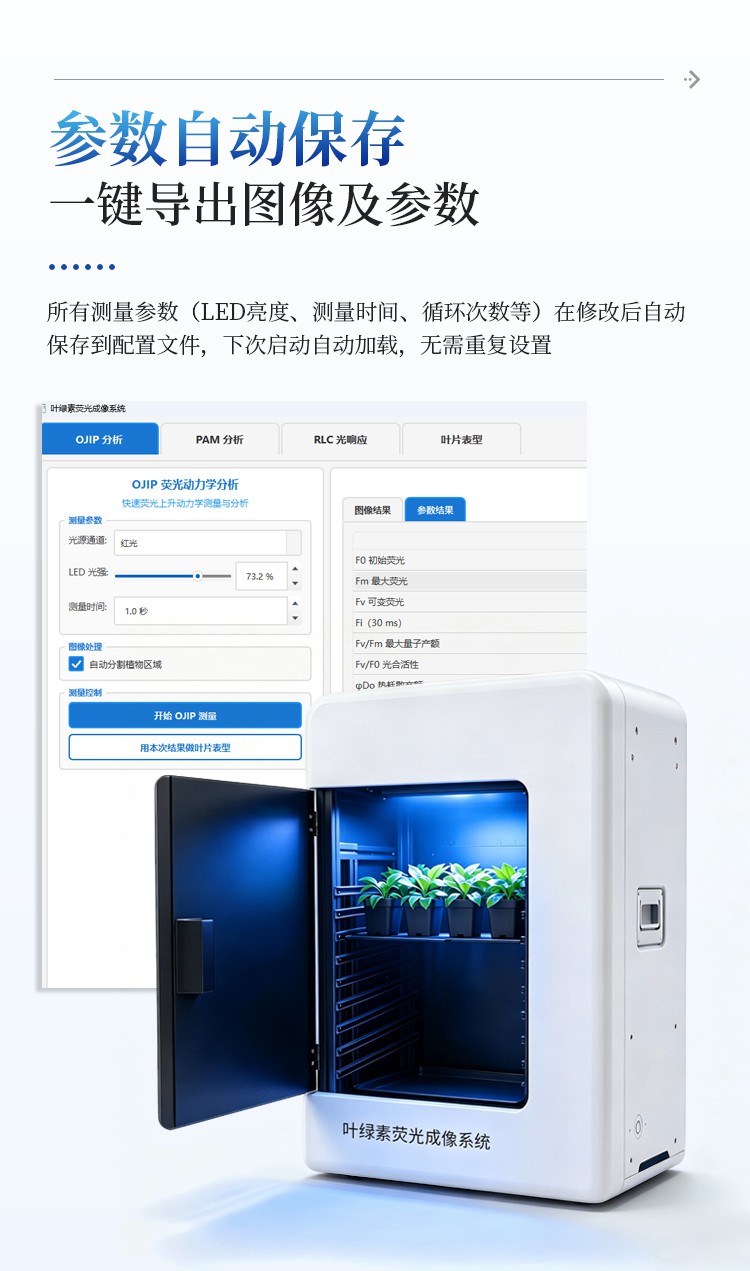

参数自动保存：LED亮度、测量时间、循环次数等参数一经修改即自动写入配置文件，下次启动自动加载，无需重复设置。
导出图像：将所有分析图像以PNG格式导出，保留原始分辨率。
导出参数：参数表格可导出为CSV或Excel文件，便于后续统计分析。
一键导出全部：支持将所有图像与参数表格一次性导出至指定目录（内含原始帧、元数据、参数数组、参数表与全部图像）。
★上传云端：可以将分析后的所有参数数据保存至云端，并支持随时查看云端数据。
3、系统设置
★语言切换：界面右上角可一键在中英文间即时切换，语言设置自动保存，重启设备后保持原态。
★参数配置：全部测量参数支持自定义，并配有工具提示说明含义与推荐范围。
设备管理：启动时自动检测并连接相机与LED控制器，状态栏实时显示设备连接状态。
